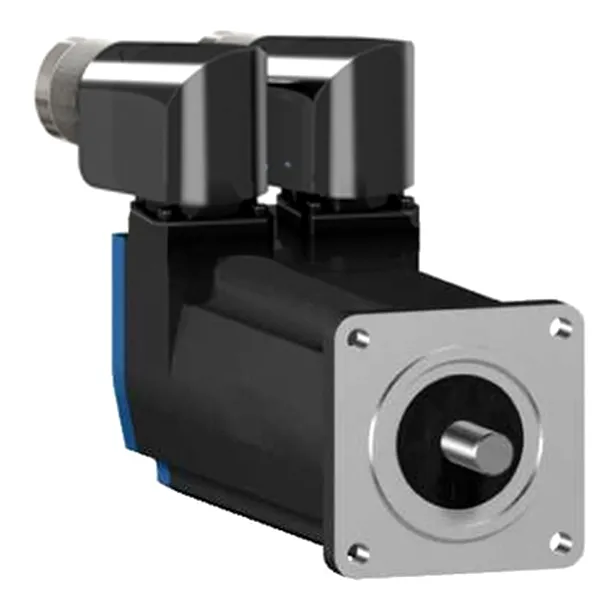

AC servo motor BSH - 1.3 N.m - 3000 rpm - arb. simplu - cu frana - IP50
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/BSH0553T02F2A-25084.jpg "AC servo motor BSH - 1.3 N.m - 3000 rpm - arb. simplu - cu frana - IP50")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: BSH0553T02F2A
SHARE
SPECIFICATII
| curent maxim permanent | 11.9 A |
| Circle diameter of the mounting holes | 63 mm |
| putere continua | 0.97 W |
| viteza mecanica maxima | 9000 rpm |
| Temperature magnet hot | 100 oC |
| frecventa de comutare | 8 kHz |
| Saturation coefficient 2 | -0.0112504371592276 |
| Saturation coefficient 3 | 1.43774025462E-19 |
| Saturation coefficient 1 | -2.559177653241E-18 |
| constanta de timp electrica a statorului | 2.39 ms la 20 oC |
| cuplu de mentinere | 0.8 N.m holding brake |
| forta radiala Fr maxima | 190 N la 8000 rpm |
| forta radiala Fr maxima | 200 N la 7000 rpm |
| forta radiala Fr maxima | 210 N la 6000 rpm |
| forta radiala Fr maxima | 230 N la 5000 rpm |
| forta radiala Fr maxima | 240 N la 4000 rpm |
| forta radiala Fr maxima | 270 N la 3000 rpm |
| forta radiala Fr maxima | 310 N la 2000 rpm |
| forta radiala Fr maxima | 390 N la 1000 rpm |
| suport de montare | flansa standard internationala |
| numarul de multimi de motoare | 3 |
| inertia rotorului | 0.1553 kg.cm? |
| numarul de poli ai motorului | 6 |
| constanta de intoarcere emf | 22 V/krpm la 120 oC |
| forta axiala Fa maxima | 0,2 x Fr |
| centrarea adancimii colierului | 2 mm |
| mentinere frana | cu |
| rezolutie feedback pentru turatie | 131072 points/turn x 4096 turns |
| Second shaft | without second shaft end |
| tip produs sau componenta | servo motor |
| lungimea axului | 20 mm |
| Brake pull-in power | 10 W |
| numar de fazein retea | trifazic |
| lungime | 203 mm |
| curentul maxim Irms | 11.9 A pentru LXM05AD17F1 |
| curentul maxim Irms | 10 A pentru LXM32.D18M2 |
| curentul maxim Irms | 9 A pentru LXM32.U90M2 |
| curentul maxim Irms | 11.9 A pentru LXM05AD17M2 |
| curentul maxim Irms | 11.9 A pentru LXM05AD17M3X |
| curentul maxim Irms | 11.9 A pentru LXM05BD17F1 |
| curentul maxim Irms | 11.9 A pentru LXM05BD17M2 |
| curentul maxim Irms | 11.9 A pentru LXM05BD17M3X |
| curentul maxim Irms | 11.9 A pentru LXM05CD17F1 |
| curentul maxim Irms | 11.9 A pentru LXM05CD17M2 |
| curentul maxim Irms | 11.9 A pentru LXM05CD17M3X |
| greutate neta | 1.9 kg |
| Sizing reference | BSH0553T |
| centrarea diametrului colierului | 40 mm |
| inductanta stator | 7.4 mH la 20 oC |
| dimensiunea flansei motorului | 55 mm |
| [Us] tensiune de alimentare nominala | 480 V |
| tensiunea nominala de iesire | 550 W pentru LXM32.U90M2 la 3 A, 230 V, o singura faza |
| tensiunea nominala de iesire | 350 W pentru LXM05BD17M3X, 200...240 V, trifazic |
| tensiunea nominala de iesire | 350 W pentru LXM05CD17M3X, 200...240 V, trifazic |
| tensiunea nominala de iesire | 350 W pentru LXM05AD17F1, 110...120 V, o singura faza |
| tensiunea nominala de iesire | 350 W pentru LXM05AD17M2, 200...240 V, o singura faza |
| tensiunea nominala de iesire | 350 W pentru LXM05BD17F1, 110...120 V, o singura faza |
| tensiunea nominala de iesire | 350 W pentru LXM05BD17M2, 200...240 V, o singura faza |
| tensiunea nominala de iesire | 350 W pentru LXM05CD17F1, 110...120 V, o singura faza |
| tensiunea nominala de iesire | 350 W pentru LXM05CD17M2, 200...240 V, o singura faza |
| tensiunea nominala de iesire | 350 W pentru LXM32.D18M2 la 6 A, 115 V, o singura faza |
| tensiunea nominala de iesire | 350 W pentru LXM05AD17M3X, 200...240 V, trifazic |
| Peak stall torque | 3 N.m pentru LXM32.U90M2 la 3 A, 230 V, o singura faza |
| Peak stall torque | 3.31 N.m pentru LXM05BD17M3X, 200...240 V, trifazic |
| Peak stall torque | 3.31 N.m pentru LXM05CD17M3X, 200...240 V, trifazic |
| Peak stall torque | 3.31 N.m pentru LXM05AD17F1, 110...120 V, o singura faza |
| Peak stall torque | 3.31 N.m pentru LXM05AD17M2, 200...240 V, o singura faza |
| Peak stall torque | 3.31 N.m pentru LXM05BD17F1, 110...120 V, o singura faza |
| Peak stall torque | 3.31 N.m pentru LXM05BD17M2, 200...240 V, o singura faza |
| Peak stall torque | 3.31 N.m pentru LXM05CD17F1, 110...120 V, o singura faza |
| Peak stall torque | 3.31 N.m pentru LXM05CD17M2, 200...240 V, o singura faza |
| Peak stall torque | 3.3 N.m pentru LXM32.D18M2 la 6 A, 115 V, o singura faza |
| Peak stall torque | 3.31 N.m pentru LXM05AD17M3X, 200...240 V, trifazic |
| numarul gaurilor de montaj | 4 |
| diametru arbore | 9 mm |
| diametrul orificiilor de montare | 5.5 mm |
| compatibilitate produs | LXM05AD17F1 la 110...120 V o singura faza |
| compatibilitate produs | LXM05BD17M3X la 200...240 V trifazic |
| compatibilitate produs | LXM05CD17M3X la 200...240 V trifazic |
| compatibilitate produs | LXM05AD17M2 la 200...240 V o singura faza |
| compatibilitate produs | LXM05BD17F1 la 110...120 V o singura faza |
| compatibilitate produs | LXM05BD17M2 la 200...240 V o singura faza |
| compatibilitate produs | LXM05CD17F1 la 110...120 V o singura faza |
| compatibilitate produs | LXM05CD17M2 la 200...240 V o singura faza |
| compatibilitate produs | LXM32.U90M2 la 230 V o singura faza |
| compatibilitate produs | LXM32.D18M2 la 115 V o singura faza |
| compatibilitate produs | LXM05AD17M3X la 200...240 V trifazic |
| tip de racire | convectie naturala |
| Accuracy error [angular] | 1.4 o |
| grad de protectie IP | IP50 standard |
| capat arbore | untapped |
| Nominal speed | 6000 rpm pentru LXM32.U90M2 la 3 A, 230 V, o singura faza |
| Nominal speed | 3000 rpm pentru LXM05BD17M3X, 200...240 V, trifazic |
| Nominal speed | 3000 rpm pentru LXM05CD17M3X, 200...240 V, trifazic |
| Nominal speed | 3000 rpm pentru LXM05AD17F1, 110...120 V, o singura faza |
| Nominal speed | 3000 rpm pentru LXM05BD17F1, 110...120 V, o singura faza |
| Nominal speed | 3000 rpm pentru LXM05CD17F1, 110...120 V, o singura faza |
| Nominal speed | 3000 rpm pentru LXM05AD17M2, 200...240 V, o singura faza |
| Nominal speed | 3000 rpm pentru LXM05BD17M2, 200...240 V, o singura faza |
| Nominal speed | 3000 rpm pentru LXM05CD17M2, 200...240 V, o singura faza |
| Nominal speed | 3000 rpm pentru LXM32.D18M2 la 6 A, 115 V, o singura faza |
| Nominal speed | 3000 rpm pentru LXM05AD17M3X, 200...240 V, trifazic |
| conexiune electrica | conectoriin unghi drept rotativi |
| Feedback type | multiturn SinCos Hiperface |
| rezistenta stator | 3.1 Ohm la 20 oC |
| compatibilitate gama | Lexium 32 |
| compatibilitate gama | Lexium 05 |
| Continuous stall current | 3.1 A |
| Motor voltage drop coefficient | 1 |
| cuplu nominal | 0.84 N.m pentru LXM32.U90M2 la 3 A, 230 V, o singura faza |
| cuplu nominal | 1.1 N.m pentru LXM05BD17M3X, 200...240 V, trifazic |
| cuplu nominal | 1.1 N.m pentru LXM05CD17M3X, 200...240 V, trifazic |
| cuplu nominal | 1.1 N.m pentru LXM05AD17F1, 110...120 V, o singura faza |
| cuplu nominal | 1.1 N.m pentru LXM05AD17M2, 200...240 V, o singura faza |
| cuplu nominal | 1.1 N.m pentru LXM05BD17F1, 110...120 V, o singura faza |
| cuplu nominal | 1.1 N.m pentru LXM05BD17M2, 200...240 V, o singura faza |
| cuplu nominal | 1.1 N.m pentru LXM05CD17F1, 110...120 V, o singura faza |
| cuplu nominal | 1.1 N.m pentru LXM05CD17M2, 200...240 V, o singura faza |
| cuplu nominal | 1.14 N.m pentru LXM32.D18M2 la 6 A, 115 V, o singura faza |
| cuplu nominal | 1.1 N.m pentru LXM05AD17M3X, 200...240 V, trifazic |
| Temperature magnet rt | 20 oC |
| Network number of phases | 3 |
| Coefficient 1_5 | 2.4E-29 N.m/rpm5 |
| Coefficient 1_6 | 0 N.m/rpm6 |
| Coefficient 1_3 | 1.186198773E-21 N.m/rpm3 |
| Coefficient 1_4 | -2.5023E-25 N.m/rpm4 |
| nume scurt al dispozitivului | BSH |
| Coefficient 1_1 | -1.87500000003E-05 N.m/rpm |
| Coefficient 1_2 | -2.567453870888E-18 N.m/rpm? |
| constanta de cuplu | 0.39 N.m/A la 120 oC |
| Continuous stall torque | 1.2 N.m pentru LXM32.U90M2 la 3 A, 230 V, o singura faza |
| Continuous stall torque | 1.3 N.m pentru LXM05BD17M3X, 200...240 V, trifazic |
| Continuous stall torque | 1.3 N.m pentru LXM05CD17M3X, 200...240 V, trifazic |
| Continuous stall torque | 1.3 N.m pentru LXM05AD17F1, 110...120 V, o singura faza |
| Continuous stall torque | 1.3 N.m pentru LXM05AD17M2, 200...240 V, o singura faza |
| Continuous stall torque | 1.3 N.m pentru LXM05BD17F1, 110...120 V, o singura faza |
| Continuous stall torque | 1.3 N.m pentru LXM05BD17M2, 200...240 V, o singura faza |
| Continuous stall torque | 1.3 N.m pentru LXM05CD17F1, 110...120 V, o singura faza |
| Continuous stall torque | 1.3 N.m pentru LXM05CD17M2, 200...240 V, o singura faza |
| Continuous stall torque | 1.2 N.m pentru LXM32.D18M2 la 6 A, 115 V, o singura faza |
| Continuous stall torque | 1.3 N.m pentru LXM05AD17M3X, 200...240 V, trifazic |
| Temperature copper hot | 120 oC |
