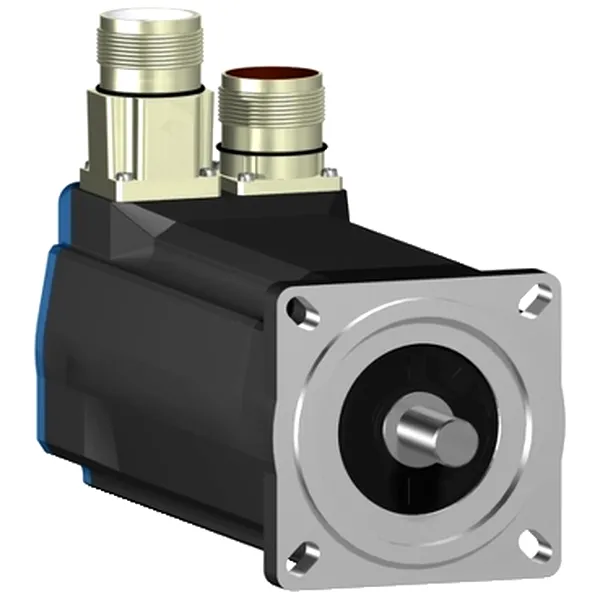

AC servo motor BSH - 2.2 N.m - 3000 rpm - arb. cu cheie - cu frana - IP50

BRAND: Schneider Electric

MOD DE LIVRARE: CURIER

DISPONIBILITATE: LA COMANDA

COD PRODUS: BSH0702P12F2A

8511²⁶ Lei

[ + Adaugă la favorite ]

Solicită o ofertă!

SPECIFICATII

curent maxim permanent	11.8 A
Circle diameter of the mounting holes	82 mm
putere continua	1.51 W
viteza mecanica maxima	8000 rpm
Temperature magnet hot	100 oC
frecventa de comutare	8 kHz
Saturation coefficient 2	-0.00748413131855247
Saturation coefficient 3	2.300384407E-19
Saturation coefficient 1	-5.1039779039E-18
constanta de timp electrica a statorului	4.52 ms la 20 oC
cuplu de mentinere	2 N.m holding brake
forta radiala Fr maxima	390 N la 6000 rpm
forta radiala Fr maxima	410 N la 5000 rpm
forta radiala Fr maxima	450 N la 4000 rpm
forta radiala Fr maxima	490 N la 3000 rpm
forta radiala Fr maxima	560 N la 2000 rpm
forta radiala Fr maxima	710 N la 1000 rpm
suport de montare	flansa standard internationala
numarul de multimi de motoare	2
inertia rotorului	0.482 kg.cm?
numarul de poli ai motorului	6
constanta de intoarcere emf	48 V/krpm la 120 oC
forta axiala Fa maxima	0,2 x Fr
centrarea adancimii colierului	2.5 mm
mentinere frana	cu
rezolutie feedback pentru turatie	131072 points/turn x 4096 turns
Second shaft	without second shaft end
tip produs sau componenta	servo motor
lungimea axului	23 mm
Brake pull-in power	10 W
numar de fazein retea	trifazic
lungime	212.5 mm
curentul maxim Irms	11.8 A pentru LXM15LD13M3
curentul maxim Irms	11.8 A pentru LXM05BD10M3X
curentul maxim Irms	11.8 A pentru LXM05BD17M3X
curentul maxim Irms	11.8 A pentru LXM05BD14N4
curentul maxim Irms	11.8 A pentru LXM05CD10M2
curentul maxim Irms	11.8 A pentru LXM05CD17M2
curentul maxim Irms	11.8 A pentru LXM05CD10M3X
curentul maxim Irms	11.8 A pentru LXM05CD17M3X
curentul maxim Irms	11.8 A pentru LXM05CD14N4
curentul maxim Irms	11.8 A pentru LXM32.D12N4
curentul maxim Irms	11.8 A pentru LXM15LD10N4
curentul maxim Irms	11.8 A pentru LXM05AD10M2
curentul maxim Irms	11.8 A pentru LXM05AD17M2
curentul maxim Irms	11.8 A pentru LXM05AD10M3X
curentul maxim Irms	11.8 A pentru LXM05AD17M3X
curentul maxim Irms	11.8 A pentru LXM05AD14N4
curentul maxim Irms	11.8 A pentru LXM05BD10M2
curentul maxim Irms	11.8 A pentru LXM05BD17M2
greutate neta	3 kg
Sizing reference	BSH0702P
centrarea diametrului colierului	60 mm
inductanta stator	19 mH la 20 oC
dimensiunea flansei motorului	70 mm
[Us] tensiune de alimentare nominala	480 V
tensiunea nominala de iesire	850 W pentru LXM32.D12N4 la 3 A, 400 V, trifazic
tensiunea nominala de iesire	600 W pentru LXM05CD17M2, 200...240 V, o singura faza
tensiunea nominala de iesire	1300 W pentru LXM15LD10N4, 480 V, trifazic
tensiunea nominala de iesire	597 W pentru LXM15LD10N4, 230 V, trifazic
tensiunea nominala de iesire	600 W pentru LXM05AD10M3X, 200...240 V, trifazic
tensiunea nominala de iesire	600 W pentru LXM05AD14N4, 380...480 V, trifazic
tensiunea nominala de iesire	600 W pentru LXM05AD17M3X, 200...240 V, trifazic
tensiunea nominala de iesire	600 W pentru LXM05BD10M3X, 200...240 V, trifazic
tensiunea nominala de iesire	600 W pentru LXM05BD14N4, 380...480 V, trifazic
tensiunea nominala de iesire	600 W pentru LXM05BD17M3X, 200...240 V, trifazic
tensiunea nominala de iesire	600 W pentru LXM05CD10M3X, 200...240 V, trifazic
tensiunea nominala de iesire	850 W pentru LXM32.D12N4 la 3 A, 480 V, trifazic
tensiunea nominala de iesire	600 W pentru LXM05CD14N4, 380...480 V, trifazic
tensiunea nominala de iesire	600 W pentru LXM05CD17M3X, 200...240 V, trifazic
tensiunea nominala de iesire	1000 W pentru LXM15LD10N4, 400 V, trifazic
tensiunea nominala de iesire	597 W pentru LXM15LD13M3, 230 V, o singura faza
tensiunea nominala de iesire	600 W pentru LXM05AD10M2, 200...240 V, o singura faza
tensiunea nominala de iesire	600 W pentru LXM05AD17M2, 200...240 V, o singura faza
tensiunea nominala de iesire	600 W pentru LXM05BD10M2, 200...240 V, o singura faza
tensiunea nominala de iesire	600 W pentru LXM05BD17M2, 200...240 V, o singura faza
tensiunea nominala de iesire	600 W pentru LXM05CD10M2, 200...240 V, o singura faza
Peak stall torque	7.6 N.m pentru LXM32.D12N4 la 3 A, 400 V, trifazic
Peak stall torque	4.85 N.m pentru LXM15LD10N4, 230 V, trifazic
Peak stall torque	4.85 N.m pentru LXM15LD10N4, 400 V, trifazic
Peak stall torque	4.85 N.m pentru LXM15LD10N4, 480 V, trifazic
Peak stall torque	4.57 N.m pentru LXM05AD10M3X, 200...240 V, trifazic
Peak stall torque	5.63 N.m pentru LXM05AD17M3X, 200...240 V, trifazic
Peak stall torque	5.63 N.m pentru LXM05AD14N4, 380...480 V, trifazic
Peak stall torque	4.57 N.m pentru LXM05BD10M3X, 200...240 V, trifazic
Peak stall torque	5.63 N.m pentru LXM05BD17M3X, 200...240 V, trifazic
Peak stall torque	5.63 N.m pentru LXM05BD14N4, 380...480 V, trifazic
Peak stall torque	4.57 N.m pentru LXM05CD10M3X, 200...240 V, trifazic
Peak stall torque	7.6 N.m pentru LXM32.D12N4 la 3 A, 480 V, trifazic
Peak stall torque	5.63 N.m pentru LXM05CD17M3X, 200...240 V, trifazic
Peak stall torque	5.63 N.m pentru LXM05CD14N4, 380...480 V, trifazic
Peak stall torque	5.63 N.m pentru LXM15LD13M3, 230 V, o singura faza
Peak stall torque	4.57 N.m pentru LXM05AD10M2, 200...240 V, o singura faza
Peak stall torque	5.63 N.m pentru LXM05AD17M2, 200...240 V, o singura faza
Peak stall torque	4.57 N.m pentru LXM05BD10M2, 200...240 V, o singura faza
Peak stall torque	5.63 N.m pentru LXM05BD17M2, 200...240 V, o singura faza
Peak stall torque	4.57 N.m pentru LXM05CD10M2, 200...240 V, o singura faza
Peak stall torque	5.63 N.m pentru LXM05CD17M2, 200...240 V, o singura faza
numarul gaurilor de montaj	4
latimea cheii	18 mm
diametru arbore	11 mm
diametrul orificiilor de montare	5.5 mm
compatibilitate produs	LXM05AD10M2 la 200...240 V o singura faza
compatibilitate produs	LXM05CD10M3X la 200...240 V trifazic
compatibilitate produs	LXM05AD14N4 la 380...480 V trifazic
compatibilitate produs	LXM05BD14N4 la 380...480 V trifazic
compatibilitate produs	LXM05CD14N4 la 380...480 V trifazic
compatibilitate produs	LXM15LD10N4 la 400 V trifazic
compatibilitate produs	LXM05AD17M3X la 200...240 V trifazic
compatibilitate produs	LXM05BD17M3X la 200...240 V trifazic
compatibilitate produs	LXM05CD17M3X la 200...240 V trifazic
compatibilitate produs	LXM32.D12N4 la 400 V trifazic
compatibilitate produs	LXM32.D12N4 la 480 V trifazic
compatibilitate produs	LXM05AD17M2 la 200...240 V o singura faza
compatibilitate produs	LXM15LD10N4 la 230 V trifazic
compatibilitate produs	LXM15LD10N4 la 480 V trifazic
compatibilitate produs	LXM05BD10M2 la 200...240 V o singura faza
compatibilitate produs	LXM05BD17M2 la 200...240 V o singura faza
compatibilitate produs	LXM05CD10M2 la 200...240 V o singura faza
compatibilitate produs	LXM05CD17M2 la 200...240 V o singura faza
compatibilitate produs	LXM15LD13M3 la 230 V o singura faza
compatibilitate produs	LXM05AD10M3X la 200...240 V trifazic
compatibilitate produs	LXM05BD10M3X la 200...240 V trifazic
tip de racire	convectie naturala
Accuracy error [angular]	1.4 o
grad de protectie IP	IP50 standard
capat arbore	prevazut cu cheie
Nominal speed	5000 rpm pentru LXM32.D12N4 la 3 A, 400 V, trifazic
Nominal speed	3000 rpm pentru LXM05CD10M3X, 200...240 V, trifazic
Nominal speed	3000 rpm pentru LXM05CD14N4, 380...480 V, trifazic
Nominal speed	3000 rpm pentru LXM15LD13M3, 230 V, o singura faza
Nominal speed	3000 rpm pentru LXM05AD17M2, 200...240 V, o singura faza
Nominal speed	3000 rpm pentru LXM05BD17M2, 200...240 V, o singura faza
Nominal speed	3000 rpm pentru LXM05CD17M2, 200...240 V, o singura faza
Nominal speed	3000 rpm pentru LXM05AD17M3X, 200...240 V, trifazic
Nominal speed	3000 rpm pentru LXM05BD17M3X, 200...240 V, trifazic
Nominal speed	3000 rpm pentru LXM05CD17M3X, 200...240 V, trifazic
Nominal speed	8000 rpm pentru LXM15LD10N4, 480 V, trifazic
Nominal speed	5000 rpm pentru LXM32.D12N4 la 3 A, 480 V, trifazic
Nominal speed	3000 rpm pentru LXM15LD10N4, 230 V, trifazic
Nominal speed	6000 rpm pentru LXM15LD10N4, 400 V, trifazic
Nominal speed	3000 rpm pentru LXM05AD10M2, 200...240 V, o singura faza
Nominal speed	3000 rpm pentru LXM05BD10M2, 200...240 V, o singura faza
Nominal speed	3000 rpm pentru LXM05CD10M2, 200...240 V, o singura faza
Nominal speed	3000 rpm pentru LXM05AD10M3X, 200...240 V, trifazic
Nominal speed	3000 rpm pentru LXM05AD14N4, 380...480 V, trifazic
Nominal speed	3000 rpm pentru LXM05BD10M3X, 200...240 V, trifazic
Nominal speed	3000 rpm pentru LXM05BD14N4, 380...480 V, trifazic
conexiune electrica	conectoriin unghi drept rotativi
Feedback type	multiturn SinCos Hiperface
rezistenta stator	4.2 Ohm la 20 oC
compatibilitate gama	Lexium 15
compatibilitate gama	Lexium 32
compatibilitate gama	Lexium 05
Continuous stall current	2.9 A
Motor voltage drop coefficient	1
cuplu nominal	1.64 N.m pentru LXM32.D12N4 la 3 A, 400 V, trifazic
cuplu nominal	1.55 N.m pentru LXM15LD10N4, 480 V, trifazic
cuplu nominal	1.65 N.m pentru LXM15LD10N4, 400 V, trifazic
cuplu nominal	1.9 N.m pentru LXM05AD10M3X, 200...240 V, trifazic
cuplu nominal	1.9 N.m pentru LXM05AD14N4, 380...480 V, trifazic
cuplu nominal	1.9 N.m pentru LXM05AD17M3X, 200...240 V, trifazic
cuplu nominal	1.9 N.m pentru LXM05BD10M3X, 200...240 V, trifazic
cuplu nominal	1.9 N.m pentru LXM05BD14N4, 380...480 V, trifazic
cuplu nominal	1.9 N.m pentru LXM05BD17M3X, 200...240 V, trifazic
cuplu nominal	1.9 N.m pentru LXM05CD10M3X, 200...240 V, trifazic
cuplu nominal	1.9 N.m pentru LXM05CD14N4, 380...480 V, trifazic
cuplu nominal	1.64 N.m pentru LXM32.D12N4 la 3 A, 480 V, trifazic
cuplu nominal	1.9 N.m pentru LXM05CD17M3X, 200...240 V, trifazic
cuplu nominal	1.9 N.m pentru LXM15LD10N4, 230 V, trifazic
cuplu nominal	1.9 N.m pentru LXM05AD10M2, 200...240 V, o singura faza
cuplu nominal	1.9 N.m pentru LXM05AD17M2, 200...240 V, o singura faza
cuplu nominal	1.9 N.m pentru LXM05BD10M2, 200...240 V, o singura faza
cuplu nominal	1.9 N.m pentru LXM05BD17M2, 200...240 V, o singura faza
cuplu nominal	1.9 N.m pentru LXM05CD10M2, 200...240 V, o singura faza
cuplu nominal	1.9 N.m pentru LXM05CD17M2, 200...240 V, o singura faza
cuplu nominal	1.9 N.m pentru LXM15LD13M3, 230 V, o singura faza
Temperature magnet rt	20 oC
Network number of phases	3
Coefficient 1_5	-1.9E-29 N.m/rpm5
Coefficient 1_6	0 N.m/rpm6
Coefficient 1_3	-7.20888839E-22 N.m/rpm3
Coefficient 1_4	1.7396E-25 N.m/rpm4
nume scurt al dispozitivului	BSH
Coefficient 1_1	-5.00000000009391E-05 N.m/rpm
Coefficient 1_2	1.357043579733E-18 N.m/rpm?
constanta de cuplu	0.77 N.m/A la 120 oC
Continuous stall torque	2.2 N.m pentru LXM32.D12N4 la 3 A, 400 V, trifazic
Continuous stall torque	2.12 N.m pentru LXM05AD17M2, 200...240 V, o singura faza
Continuous stall torque	2.12 N.m pentru LXM05BD17M2, 200...240 V, o singura faza
Continuous stall torque	2.12 N.m pentru LXM05CD17M2, 200...240 V, o singura faza
Continuous stall torque	2.2 N.m pentru LXM15LD10N4, 480 V, trifazic
Continuous stall torque	2.12 N.m pentru LXM05AD17M3X, 200...240 V, trifazic
Continuous stall torque	2.12 N.m pentru LXM05AD14N4, 380...480 V, trifazic
Continuous stall torque	2.12 N.m pentru LXM05BD17M3X, 200...240 V, trifazic
Continuous stall torque	2.12 N.m pentru LXM05BD14N4, 380...480 V, trifazic
Continuous stall torque	2.12 N.m pentru LXM05CD17M3X, 200...240 V, trifazic
Continuous stall torque	2.12 N.m pentru LXM05CD14N4, 380...480 V, trifazic
Continuous stall torque	2.2 N.m pentru LXM32.D12N4 la 3 A, 480 V, trifazic
Continuous stall torque	2.2 N.m pentru LXM15LD10N4, 230 V, trifazic
Continuous stall torque	2.2 N.m pentru LXM15LD10N4, 400 V, trifazic
Continuous stall torque	2.12 N.m pentru LXM05AD10M2, 200...240 V, o singura faza
Continuous stall torque	2.12 N.m pentru LXM05AD10M3X, 200...240 V, trifazic
Continuous stall torque	2.12 N.m pentru LXM05BD10M2, 200...240 V, o singura faza
Continuous stall torque	2.12 N.m pentru LXM05BD10M3X, 200...240 V, trifazic
Continuous stall torque	2.12 N.m pentru LXM05CD10M2, 200...240 V, o singura faza
Continuous stall torque	2.12 N.m pentru LXM05CD10M3X, 200...240 V, trifazic
Continuous stall torque	2.2 N.m pentru LXM15LD13M3, 230 V, o singura faza
Temperature copper hot	120 oC

Descarca fisa tehnica

ÎNTREBĂRI

Confirm că am peste 16 ani
DA, sunt de acord cu prelucrarea datelor personale în scop de informare
DA, sunt de acord cu prelucrarea datelor personale în scop de marketing

Distribuie produsul:

Vezi produse similare din categorie

Alți clienți au vizualizat și

0 VOTURI

Reductor melcat modular B30, i=40, ax iesire tubular, diametru 14mm

0⁰⁰ lei

DETALII

0 VOTURI

Profil aluminiu pentru banda led, 13.2x7mm la 2m si capac mat

19⁷⁷ lei

DETALII

0 VOTURI

Cleste sertizare cu auto-reglare pentru pini de capat

126⁸⁵ lei

DETALII

0 VOTURI

Copex PVC 20MM 320N - colac 50m

0⁶³ lei

DETALII

0 VOTURI

Motor electric monofazat 1.1KW, 1500RPM, B3-1 condensator

570³⁹ lei

DETALII

0 VOTURI

Cablu T2XIR 50 OL-AL 3X50

DETALII

0 VOTURI

Scabox with cable sleeves Scame IP55

21⁵³ lei

DETALII

0 VOTURI

Scabox with cable sleeves IP55 Scame

8⁷¹ lei

DETALII

0 VOTURI

Motor electric monofazat 2.2KW, 1500RPM, B3-1 condensator

864⁹⁰ lei

DETALII

0 VOTURI

Cablu ACYAbY 3 x 240 + 120

DETALII

0 VOTURI

Adaptor cheie tubulară. ½" pătrat - ¾" pătrat

45⁰² lei

DETALII

0 VOTURI

Aplica cu senzor de miscare, E27 LED 120-360', RL/SR3001/WH

69⁹⁷ lei

DETALII

0 VOTURI

Teava corugata PE, protectie cablu DE 50 450 N/m Elcor, rosu, 50m

4²⁸ lei

DETALII

0 VOTURI

Stecher Schuko cu 3 iesiri + tip "S"

15²⁴ lei

DETALII

0 VOTURI

Extensie ½" - 250 mm

56⁸¹ lei

DETALII

0 VOTURI

Suport pentru cleme legaturi rapide cabluri Wago 221-500 cu prindere pe sina

3⁰¹ lei

DETALII

0 VOTURI

Siguranta diferentiala 1P+N, 16A, PFL4-16-1N-C-003, Eaton

91⁹³ lei

DETALII

0 VOTURI

SpaceLogic, Controller RP-C Pro RP-C-16B-F-230V

5379⁵⁶ lei

DETALII

0 VOTURI

Siguranta automata PLN4-C10-1N, 10A, 1P+N, 4.5kA, Eaton

29⁴² lei

DETALII

0 VOTURI

Sedna Design, Intrerupator cu revenire indicator luminos cu simbol lumina, antracit

30⁵⁰ lei

DETALII

0 VOTURI

Platbanda zincata 4X40

19⁸⁰ lei

DETALII

0 VOTURI

Flansa motor IEC71B14

0⁰⁰ lei

DETALII

0 VOTURI

Electrod impamantare 2m

104⁴² lei

DETALII

0 VOTURI

Repartitor etajat cu surub, 4P, 160A, 48 gauri

189⁰⁷ lei

DETALII

0 VOTURI

Panou 40X60X20, ABS IP65, usa mata clasic

222⁴⁷ lei

DETALII

0 VOTURI

Power-Saving back-UPS Pro 550, APC

859⁸⁵ lei

DETALII

0 VOTURI

Lampă LED 4W 230V

85⁵⁰ lei

DETALII

0 VOTURI

Foarfeca electrician lungime 140 mm

36¹⁴ lei

DETALII

0 VOTURI

Inverter, three-phase, Huawei, maximum 8.8KVA AC output

8923⁸⁷ lei

DETALII

0 VOTURI

Intrerupator automat tip CVS250F, TM200D, 3P3D

1022⁴² lei

DETALII

0 VOTURI

Cofret cu montaj aparent, 18 module, 2 borniere, usa transparenta

59⁶¹ lei

DETALII

0 VOTURI

Priza modulara standard german 2M 2P+E 16A SY/WT, Gewiss System

16⁵⁴ lei

DETALII

0 VOTURI

UPS monofazat Eaton, 5E, 1500i, USB

983⁹⁸ lei

DETALII

0 VOTURI

Cofret cu montaj aparent, 8 module, 2 borniere, usa alba

29⁷⁴ lei

DETALII

0 VOTURI

Inverter, three-phase, Huawei, maximum 5.5KVA AC output

6721⁷² lei

DETALII

0 VOTURI

Statie incarcare EV in curent alternativ tip PILON cu doua prize TIP 2, 22kW, Scame, cu server local

23687⁶⁵ lei

DETALII

0 VOTURI

Statie incarcare EV in curent alternativ tip DUAL WALLBOX cu doua prize TIP 2, 22kW

19931⁵⁰ lei

DETALII

0 VOTURI

ASP Bundle - Full (SW)

46208⁴³ lei

DETALII

0 VOTURI

Optiline 45 - Stalp Servicii - 1 Fata - Natural

524⁹⁸ lei

DETALII

0 VOTURI

Modul dimare becuri LED 100W RCRL

204⁷⁹ lei

DETALII

Rating 0.00_/5

0.00 (0 Review-uri)

5 stele
0

4 stele
0

3 stele
0

2 stele
0

1 stea
0

SCRIE UN REVIEW

Trebuie să te autentifici pentru a trimite un review! Intră în cont

Elematis

Informații

NEWSLETTER
Primești noutăți

Info

Rețele Sociale

Mod de plată

Abonează-te la newsletter pentru noutăți

Acest site folosește cookie-uri

Folosim cookie-uri pentru a personaliza conținutul, pentru a oferi funcții de rețele sociale și pentru a analiza traficul. De asemenea, le oferim partenerilor de rețele sociale, de publicitate și de analize informații cu privire la modul în care folosesc site-ul nostru. Aceștia le pot combina cu alte informații oferite de dvs. sau culese în urma folosirii serviciilor lor. Prin continuarea navigării, ești de acord cu Politica de Cookies.

Setări Ascunde setările

Necesare

Analytics

Preferințe

Marketing

Vezi aici lista completă a cookie-urilor setate de către www.elematis.ro
