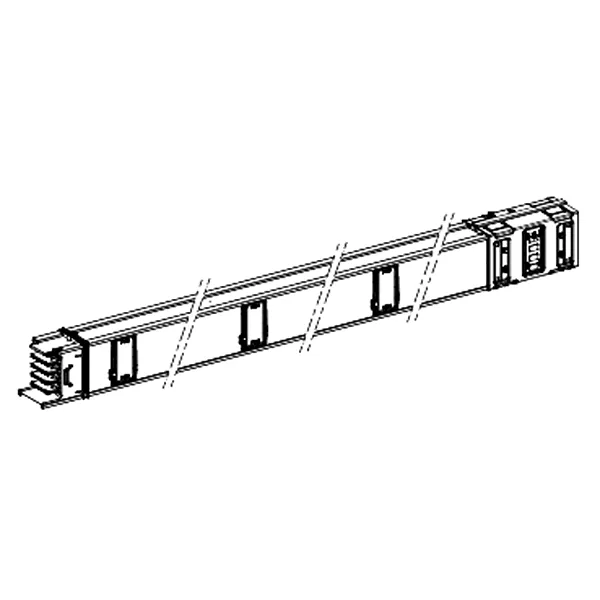

Canalis - Lungime Dreapta - 630 A - 3 M - 6 Trape Derivatie
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/KSA630ED4306-13307.jpg "Canalis - Lungime Dreapta - 630 A - 3 M - 6 Trape Derivatie")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: KSA630ED4306
SHARE
SPECIFICATII
| [Icw] curent nominal admisibil de scurta durata | 32.1 kA |
| frecventa retea electrica | 50/60 Hz |
| grad de protectie IK | IK08 conformitate cu IEC 62262 |
| inaltime | 146-146 mm |
| [Uimp] tensiune nominala de tinere la impuls | 8 kV |
| THDI | 0-15 % 630 A |
| THDI | 15-33 % 500 A |
| THDI | 33-100 % 400 A |
| standarde | IEC 61439-1 |
| standarde | IEC 61439-6 |
| tip oferta | classic |
| rezistenta liniara | X1 0.07 m?/m 35 oC at Inc L 50/60 Hz |
| rezistenta liniara | 0.07 m?/m 20 oC PE 50/60 Hz |
| rezistenta liniara | Xb 0.14 m?/m 35 oC at Inc and 50 Hz with impedance method L - L 50/60 Hz |
| rezistenta liniara | Xb 0.2 m?/m 35 oC at Inc and 50 Hz with impedance method L-N 50/60 Hz |
| rezistenta liniara | Xb 0.24 m?/m 35 oC at Inc and 50 Hz with impedance method L - PE 50/60 Hz |
| rezistenta liniara | R20 0.09 m?/m 20 oC L 50/60 Hz |
| rezistenta liniara | R1 0.13 m?/m 35 oC at Inc L 50/60 Hz |
| rezistenta liniara | Z1 0.15 m?/m 35 oC at Inc L 50/60 Hz |
| rezistenta liniara | R0 0.45 m?/m 20 oC symmetrical components method L-N 50/60 Hz |
| rezistenta liniara | X0 0.35 m?/m 20 oC symmetrical components method L-N 50/60 Hz |
| rezistenta liniara | Z0 0.57 m?/m 20 oC symmetrical components method L-N 50/60 Hz |
| rezistenta liniara | R0 0.51 m?/m 20 oC symmetrical components method L - PE 50/60 Hz |
| rezistenta liniara | X0 0.55 m?/m 20 oC symmetrical components method L - PE 50/60 Hz |
| rezistenta liniara | Z0 0.75 m?/m 20 oC symmetrical components method L - PE 50/60 Hz |
| rezistenta liniara | Rb0 0.23 m?/m 20 oC at Inc with impedance method L - L 50/60 Hz |
| rezistenta liniara | Rb0 0.28 m?/m 20 oC at Inc with impedance method L-N 50/60 Hz |
| rezistenta liniara | Rb0 0.3 m?/m 20 oC at Inc with impedance method L - PE 50/60 Hz |
| rezistenta liniara | Rb1 0.32 m?/m 35 oC at Inc with impedance method L - L 50/60 Hz |
| rezistenta liniara | Rb1 0.39 m?/m 35 oC at Inc with impedance method L-N 50/60 Hz |
| rezistenta liniara | Rb1 0.41 m?/m 35 oC at Inc with impedance method L - PE 50/60 Hz |
| temperatura ambientala de utilizare | 35-35 oC (fCrC declasare) |
| temperatura ambientala de utilizare | 55-55 oC (cu) |
| compatibilitate produs | Canalis KSA busbar trunking 500-1000 A |
| [Ui] tensiunea nominala de izolatie | 690 V |
| tip produs sau componenta | jgheaburi sistem de bare |
| intervalul unitatilor tap-off | 1000 mm |
| camp magnetic radiat | 0.89 ?T |
| material | aluminiu |
| greutate neta | 36.4 kg |
| gama | Canalis |
| cadere de tensiune maxima | <0.011 V 1 la 50 Hz with 1A for 100 m long |
| cadere de tensiune maxima | <0.013 V 0.9 la 50 Hz with 1A for 100 m long |
| cadere de tensiune maxima | <0.013 V 0.8 la 50 Hz with 1A for 100 m long |
| cadere de tensiune maxima | <0.012 V 0.7 la 50 Hz with 1A for 100 m long |
| grad de protectie IP | IP55 conformitate cu SR EN 60529 |
| polaritate canal de bara colectoare | 3L + N + PE |
| limita de stres termic | 1225 kA?.s |
| tip dimensiune | fix |
| [Ie] curent nominal de utilizare | 630 A la 35 oC |
| mod de montare | cu suruburi |
| descriere bara colectoare | horizontal distribution length |
| numarul de puncte de prindere | 6 |
| conexiune electrica | lubricated sliding contact |
| pozitie neutrului | up |
| pozitie de montare | orizontal |
| culoare | alb (RAL 9001) |
| latime | 113 mm |
| nume scurt al dispozitivului | KSA |
| lungime | 3-3 m |
| [Ue] tensiune nominala | 230...690 V |
| numar de poli | 4 |
| [Ipk] curent nominal de tinere la varf | 67.5 kA |
