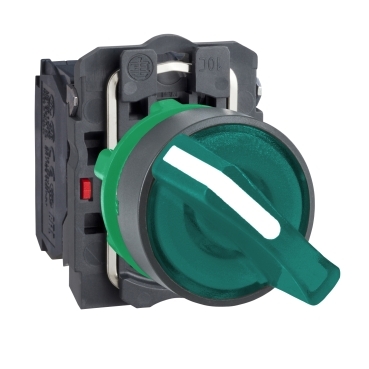

Comutator selector complet iluminat verde 22 ramanere in 2 pozitii 1NO+1NC 24V
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/XB4BK123B5-31378.jpg "Comutator selector complet iluminat verde 22 ramanere in 2 pozitii 1NO+1NC 24V")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: STOC LIMITAT
COD PRODUS: XB4BK123B5
SHARE
11325 Lei
SPECIFICATII
| Certificari produs | DNV |
| Certificari produs | LROS (Lloyds register of shipping) |
| Certificari produs | GL |
| Certificari produs | BV |
| Certificari produs | CSA |
| Certificari produs | UL |
| utilizare contacte | contacte standard |
| descriere borne ISO nr. 1 | (13-14)NO |
| descriere borne ISO nr. 1 | (21-22)NC |
| protectie la scurtcircuit | 10 A cartus fuzibil tip gG conformitate cu SR EN 60947-5-1 |
| Standarde | EN/IEC 60947-5-4 |
| Standarde | EN/IEC 60947-1 |
| Standarde | UL 60947-1 |
| Standarde | SR EN 60947-5-1 |
| Standarde | CSA C22.2 No 15 |
| Standarde | EN/IEC 60947-5-5 |
| Standarde | JIS C8201-5-1 |
| Standarde | JIS C8201-1 |
| sursa de lumina | universal LED |
| deschidere pozitiva | cu conformitate cu EN/IEC 60947-5-1 anexa K |
| diametrul de montaj | 22 mm |
| [Ith] curent termic conventional in aer liber | 10 A conformitate cu SR EN 60947-5-1 |
| rezistenta la socuri | 30 gn (durata = 18 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27 |
| rezistenta la socuri | 50 gn (durata = 11 ms) pentru half sine wave acceleration conformitate cu IEC 60068-2-27 |
| tip produs sau componenta | illuminated selector switch |
| forma a capului unitatii de semnalizare | rotund |
| rezistenta la vibratii | 5 gn (f= 2-500 Hz) conformitate cu IEC 60068-2-6 |
| greutate neta | 0.111 kg |
| [Uimp] tensiune de tinere la impuls | 6 kV conformitate cu EN 60947-1 |
| consum de curent | 18 mA |
| rezistenta la spalare cu presiune inalta | 7000000 Pa la 55 oC, distanta : 0.1 m |
| conexiuni - borne | borne cu surub, <= 2 x 1.5 mm? cu pini conformitate cu EN/IEC 60947-1 |
| conexiuni - borne | borne cu surub, >= 1 x 0.22 mm? fara terminale de cablu conformitate cu EN/IEC 60947-1 |
| tip si compozitie contacte | 1 NO + 1 NC |
| durata de utilizare | 100000 H la tensiunea nominala si 25 oC |
| [Ui] tensiune nominala de izolatie | 600 V (grad de poluare 3) conformitate cu EN 60947-1 |
| tip semnalizare | stabil |
| material rama | metal cromat |
| grad de protectie NEMA | NEMA 13 |
| grad de protectie NEMA | NEMA 4X |
| profil utilizator | verde maner standard |
| informatii de pozitie operator | 2 pozitii 90o |
| personalizabil | no |
| clasa de protectie la electrocutare | clasa I conformitate cu IEC 60536 |
| latime | 30 mm |
| adancime | 68 mm |
| [Us] tensiune de alimentare nominala | 24 V c.a./c.c. la 50/60 Hz |
| baza bec | LED integral |
| emisie electromagnetica | clasa B conformitate cu IEC 55011 |
| [Us] tensiune nominala de alimentare | 24 V |
| grad de protectie IK | IK06 conformitate cu IEC 50102 |
| inaltime | 47 mm |
| temperatura ambientala de functionare | -40-70 oC |
| rezistenta la campuri electromagnetice | 10 V/m conformitate cu IEC 61000-4-3 |
| gama de produse | Harmony XB4 |
| material contacte | aliaj de argint (Ag/Ni) |
| tip de operator | fara revenire |
| capac/operator sau culoare lentila | verde |
| Customizable | 0 |
| material inel de fixare | zamak |
| grad de protectie IP | IP66 conformitate cu SR EN 60529 |
| grad de protectie IP | IP67 |
| grad de protectie IP | IP69 |
| grad de protectie IP | IP69K |
| tip cap | standard |
| prezentare dispozitiv | produs complet |
| durabilitate electrica | 1000000 cic, AC-15, 2 A la 230 V, rata de functionare <3600 cic/h, factor de sarcina: 0.5 conformitate cu EN 60947-5-1 anexa C |
| durabilitate electrica | 1000000 cic, AC-15, 3 A la 120 V, rata de functionare <3600 cic/h, factor de sarcina: 0.5 conformitate cu EN 60947-5-1 anexa C |
| durabilitate electrica | 1000000 cic, AC-15, 4 A la 24 V, rata de functionare <3600 cic/h, factor de sarcina: 0.5 conformitate cu EN 60947-5-1 anexa C |
| durabilitate electrica | 1000000 cic, DC-13, 0.2 A la 110 V, rata de functionare <3600 cic/h, factor de sarcina: 0.5 conformitate cu EN 60947-5-1 anexa C |
| durabilitate electrica | 1000000 cic, DC-13, 0.5 A la 24 V, rata de functionare <3600 cic/h, factor de sarcina: 0.5 conformitate cu EN 60947-5-1 anexa C |
| cantitate indivizibila de vanzare | 1 |
| incercare la supratensiuni tranzitorii | 1 kV conformitate cu IEC 61000-4-5 |
| temperatura de depozitare | -40-70 oC |
| cuplul de functionare | 0.14 N.m modificarea starii electrice NO |
| [Ie] curent nominal de utilizare | 3 A la 240 V, AC-15, A600 conformitate cu SR EN 60947-5-1 |
| [Ie] curent nominal de utilizare | 6 A la 120 V, AC-15, A600 conformitate cu SR EN 60947-5-1 |
| [Ie] curent nominal de utilizare | 0.1 A la 600 V, DC-13, Q600 conformitate cu SR EN 60947-5-1 |
| [Ie] curent nominal de utilizare | 0.27 A la 250 V, DC-13, Q600 conformitate cu SR EN 60947-5-1 |
| [Ie] curent nominal de utilizare | 0.55 A la 125 V, DC-13, Q600 conformitate cu SR EN 60947-5-1 |
| [Ie] curent nominal de utilizare | 1.2 A la 600 V, AC-15, A600 conformitate cu SR EN 60947-5-1 |
| operare contacte | decuplare lenta |
| limitele tensiunii de alimentare | 19.2-30 V c.c. |
| limitele tensiunii de alimentare | 21.6-26.4 V c.a. |
| durabilitate mecanica | 1000000 cic |
| rezistenta la descarcari electrostatice | 6 kV pe contact (pe partile metalice) conformitate cu IEC 61000-4-2 |
| rezistenta la descarcari electrostatice | 8 kV In aer liber (In partile izolate) conformitate cu IEC 61000-4-2 |
| Cod compatibilitate | XB4 |
| securitatea electrica IEC 60947-5-4 | ? < 10exp(-6) la 5 V si 1 mA In mediu curat conformitate cu EN/IEC 60947-5-4 |
| securitatea electrica IEC 60947-5-4 | ? < 10exp(-8) la 17 V si 5 mA In mediu curat conformitate cu EN/IEC 60947-5-4 |
| cuplu de strangere | 0.8-1.2 N.m conformitate cu EN 60947-1 |
| tratament protector | TH |
| nume scurt al dispozitivului | XB4 |
| forma a capului surubului | cruce compatibil cu Philips nr. 1 surubelnita |
| forma a capului surubului | cruce compatibil cu pozidriv No 1 surubelnita |
| forma a capului surubului | perforat compatibil cu plat ? 4 mm surubelnita |
| forma a capului surubului | perforat compatibil cu plat ? 5.5 mm surubelnita |
| rezistenta la tranzienti rapizi | 2 kV conformitate cu IEC 61000-4-4 |
