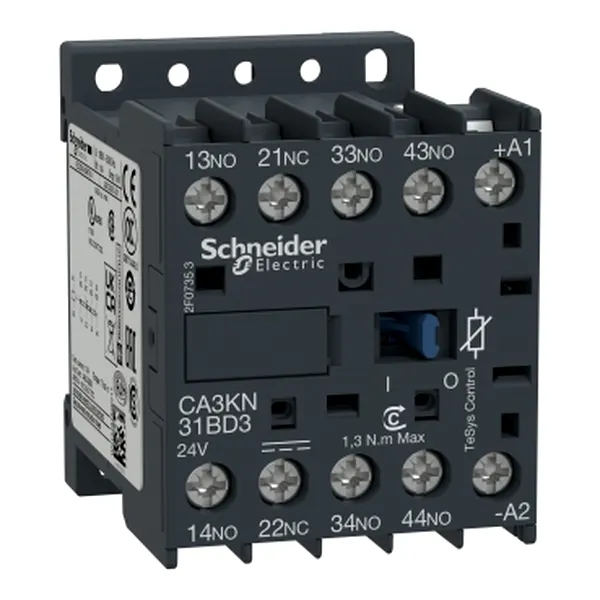

Contactor Tesys Ca3-K - 3 No + 1 Nc - Instantaneu - 10 A - 24 V C.C.
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/CA3KN31BD3-12720.jpg "Contactor Tesys Ca3-K - 3 No + 1 Nc - Instantaneu - 10 A - 24 V C.C.")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: CA3KN31BD3
SHARE
SPECIFICATII
| Certificari produs | Schema CB |
| Certificari produs | CCC |
| Certificari produs | UL |
| Certificari produs | CSA |
| Certificari produs | EAC |
| Certificari produs | UE |
| Certificari produs | UKCA |
| curentul minim de comutare | 5 mA |
| rezistenta mecanica | vibratii contactor deschis2 Gn, 5...300 Hz conformitate cu IEC 60068-2-6 |
| rezistenta mecanica | vibratii contactor Inchis4 Gn, 5...300 Hz conformitate cu IEC 60068-2-6 |
| rezistenta mecanica | socuri contactor deschis10 Gn pentru 11 ms conformitate cu IEC 60068-2-27 |
| rezistenta mecanica | socuri contactor Inchis15 Gn pentru 11 ms conformitate cu IEC 60068-2-27 |
| [Ue] tensiune nominala de functionare | <= 690 V <= 400 Hz |
| inaltime | 58 mm |
| temperatura ambientala de functionare | -25-50 oC |
| gama de produse | releu de control TeSys K |
| limite de tensiune circuit de comanda | operational 0.8...1.15 Uc 50 oC) |
| limite de tensiune circuit de comanda | eliminare 0.1...0.75 Uc 50 oC) |
| distanta fara suprapunere | 0.5 mm |
| [Ith] curent termic conventional in aer liber | 10 A la <50 oC |
| suport de montare | sina |
| suport de montare | placa |
| tipul circuitului de comanda | c.c. standard |
| standarde | EN/IEC 60947-4-1 |
| standarde | GB/T 14048.4 |
| standarde | UL 60947-4-1 |
| standarde | CSA C22.2 No 60947-4-1 |
| standarde | JIS C8201-4-1 |
| tensiune circuit de comanda | 24 V c.c. |
| imunitate la microintreruperi | 2 ms |
| aplicatie contactor | circuit de comanda |
| consum de energie mentinere in W | 3-3 W la 20 oC |
| rezistenta de izolatie | > 10 M? |
| tip produs sau componenta | releu de control |
| Irms capacitatea nominala la inchidere | 110 A conformitate cu SR EN 60947 |
| nume produs | TeSys CAK |
| calibrul fuzibilului asociat | 10 A gG conformitate cu SR EN 60947 |
| calibrul fuzibilului asociat | 10 A gG conformitate cu VDE 0660 |
| greutate neta | 0.225 kg |
| conexiuni - borne | borne cu surub 1 cablu(ri) 1.5-4 mm?solid |
| conexiuni - borne | borne cu surub 2 cablu(ri) 1.5-4 mm?solid |
| conexiuni - borne | borne cu surub 1 cablu(ri) 0.75-4 mm?flexibil cu |
| conexiuni - borne | borne cu surub 2 cablu(ri) 0.75-4 mm?flexibil fara |
| conexiuni - borne | borne cu surub 1 cablu(ri) 0.34-1.5 mm?flexibil cu |
| conexiuni - borne | borne cu surub 2 cablu(ri) 0.34-1.5 mm?flexibil fara |
| gama | TeSys |
| compozitie contact pol | 3 NO + 1 NC |
| tehnologie bobine | supresor cu dioda limitatoare de varf bidirectionalaincorporat |
| categorie de utilizare | DC-13 |
| categorie de utilizare | AC-15 |
| Intarziere flacara | V1 conformitate cu UL 94 |
| Intarziere flacara | cerinta 2 conformitate cu NF F 16-101 |
| Intarziere flacara | cerinta 2 conformitate cu NF F 16-102 |
| tensiunea minima de comutare | 17 V |
| viteza maxima de functionare | 10000 cic/h |
| temperatura de depozitare | -50-80 oC |
| cuplu de strangere | 1.3 N.m - pornit borne cu surub - cu surubelnita plat ? 6 mm |
| cuplu de strangere | 1.3 N.m - pornit borne cu surub - cu surubelnita Philips Nr. 2 6 mm |
| cuplu de strangere | 1.3 N.m - pornit borne cu surub - cu surubelnita pozidriv No 2 |
| tratament protector | TC conformitate cu IEC 60068 |
| durabilitate mecanica | 20 Mcycles |
| consum de energie conectare in W | 3-3 W 20 oC) |
| Cod compatibilitate | CA3K |
| grad de protectie IP | IP2x |
| altitudinea de functionare | 2000 m fCrC declasare |
| timp de functionare | 10 ms Intreruperea alimentCrii bobinei si deschiderea contactului NO |
| timp de functionare | 30...40 ms alimentarea bobinei si Inchiderea contactului NO |
| timp de functionare | 15 ms Intreruperea alimentCrii bobinei si Inchiderea contactului NC |
| timp de functionare | 25...35 ms alimentarea bobinei si deschiderea contactului NC |
| latime | 45 mm |
| adancime | 57 mm |
| [Ui] tensiune nominala de izolatie | 690 V conformitate cu SR EN 60947 |
| [Ui] tensiune nominala de izolatie | 750 V conformitate cu VDE 0110 grupa C |
| [Ui] tensiune nominala de izolatie | 690 V conformitate cu BS 5424 |
| [Ui] tensiune nominala de izolatie | 600 V conformitate cu CSA C22.2 No 15 |
| nume scurt al dispozitivului | CA3K |
| disipare de caldura | 3-3 W |
