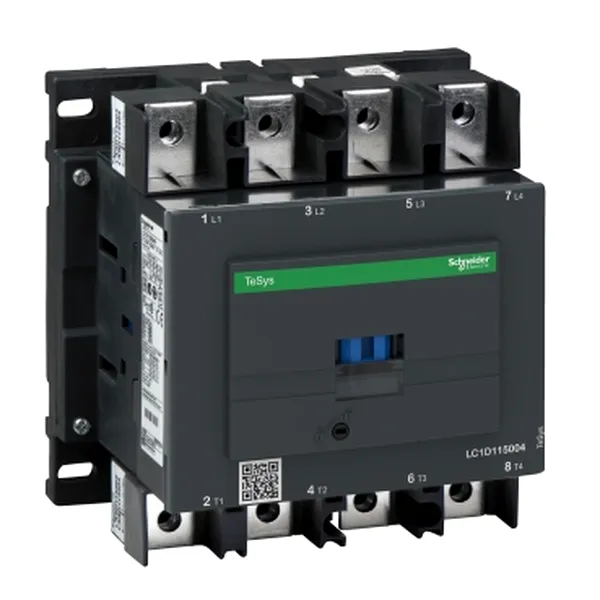

contactor, TeSys Deca, 4P(4NO), AC-1 <=440V 200A, 110V AC 50/60Hz coil, lugs/bars terminals
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/LC1D1150046F7-47333.jpg "contactor, TeSys Deca, 4P(4NO), AC-1 <=440V 200A, 110V AC 50/60Hz coil, lugs/bars terminals")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: LC1D1150046F7
SHARE
SPECIFICATII
| Certificari produs | LROS (Lloyds register of shipping) |
| Certificari produs | DNV |
| Certificari produs | BV |
| Certificari produs | RINA |
| Certificari produs | CSA |
| Certificari produs | UL |
| Certificari produs | CCC |
| Certificari produs | GOST |
| Certificari produs | GL |
| Certificari produs | UKCA |
| [Uc] tensiune circuit de comanda | 110 V c.a. 50/60 Hz |
| [Ue] tensiune nominala de functionare | circuit de alimentare <= 1000 V c.a. 25...400 Hz |
| [Ue] tensiune nominala de functionare | circuit de alimentare <= 460 V c.c. |
| inaltime | 158 mm |
| puterea disipata pe pol | 24 W AC-1 |
| impedanta medie | 0.6 mOhm - Ith 200 A 50 Hz pentru circuit de alimentare |
| gama de produse | TeSys Deca |
| [Ith] curent termic conventional in aer liber | 200 A la <60 oC pentru circuit de alimentare |
| limite de tensiune circuit de comanda | 0.3...0.5 Uc -40-70 oC eliminare c.a. 50/60 Hz |
| limite de tensiune circuit de comanda | 0.8...1.15 Uc -40-55 oC operational c.a. 50/60 Hz |
| limite de tensiune circuit de comanda | 1...1.15 Uc 55-70 oC operational c.a. 50/60 Hz |
| suport de montare | sina |
| suport de montare | placa |
| compatibilitatea contactelor | M14 |
| tipul circuitului de comanda | c.a. la 50/60 Hz |
| standarde | CSA C22.2 No 15 |
| standarde | SR EN 60947-4-1 |
| standarde | EN 60947-5-1 |
| standarde | IEC 60947-4-1 |
| standarde | SR EN 60947-5-1 |
| standarde | UL 60947-1 |
| nivel de incredere al securitatii | B10d = 1369863 cic contactor cu sarcina nominala conformitate cu EN/ISO 13849-1 |
| nivel de incredere al securitatii | B10d = 20000000 cic contactor cu sarcina mecanica conformitate cu EN/ISO 13849-1 |
| Incercare climatica | conformitate cu IACS E10 exposure to damp heat |
| Incercare climatica | conformitate cu IEC 60947-1 Annex Q category D exposure to damp heat |
| grad de poluare | 3 |
| aplicatie contactor | sarcina rezistiva |
| capacitate de rupere nominala | 1100 A la 440 V pentru circuit de alimentare conformitate cu SR EN 60947 |
| tip produs sau componenta | contactor |
| Irms capacitatea nominala la inchidere | 1260 A la 440 V pentru circuit de alimentare conformitate cu SR EN 60947 |
| calibrul fuzibilului asociat | 250 A gG la <= 690 V coordonare tip 1 pentru circuit de alimentare |
| calibrul fuzibilului asociat | 200 A gG la <= 690 V coordonare tip 2 pentru circuit de alimentare |
| greutate neta | 2.86 kg |
| consum de energie conectare in VA | 280-350 VA 60 Hz 0.8 20 oC) |
| consum de energie conectare in VA | 280-350 VA 50 Hz 0.8 20 oC) |
| [Uimp] tensiune de tinere la impuls | 8 kV conformitate cu SR EN 60947 |
| gama | TeSys |
| compozitie contact pol | 4 NO |
| conexiuni - borne | circuit de comanda terminale cu papuci - diametru extern: 8 mm |
| conexiuni - borne | circuit de alimentare terminale cu papuci - diametru extern: 25 mm |
| conexiuni - borne | circuit de alimentare bare 1 - sectiune bare: 5 x 25 mm |
| tehnologie bobine | supresor cu dioda limitatoare de varf bidirectionalaincorporat |
| categorie de utilizare | AC-1 |
| categorie de utilizare | AC-3 |
| categorie de utilizare | AC-3e |
| categorie de utilizare | AC-4 |
| [Ie] curent nominal de utilizare | 200 A 60 oC) la <= 440 V c.a. AC-1 pentru circuit de alimentare |
| timp de functionare | 6...20 ms deschidere |
| timp de functionare | 20...50 ms Inchidere |
| Intarziere flacara | V1 conformitate cu UL 94 |
| viteza maxima de functionare | 2400 cic/h la <60 oC |
| cuplu de strangere | circuit de comanda 1.2 N.m - pornit terminale cu papuci - cu surubelnita plat ? 6 mm M3.5 |
| cuplu de strangere | circuit de comanda 1.2 N.m - pornit terminale cu papuci - cu surubelnita Philips Nr. 2 M3.5 |
| cuplu de strangere | circuit de alimentare 12 N.m - pornit terminale cu papuci hexagonal 13 mm M8 |
| cuplu de strangere | circuit de alimentare 12 N.m - pornit bare hexagonal 13 mm M8 |
| cuplu de strangere | circuit de comanda 1.2 N.m - pornit terminale cu papuci - cu surubelnita pozidriv No 2 M3.5 |
| tratament protector | TH conformitate cu IEC 60068-2-30 |
| durabilitate electrica | 0.8 Mcycles 200 A AC-1 la Ue <= 440 V |
| durabilitate mecanica | 8 Mcycles |
| descriere poli | 4P |
| Cod compatibilitate | LC1D |
| grad de protectie IP | IP20 parte frontala conformitate cu SR EN 60529 |
| rezistenta mecanica | vibratii contactor deschis (2 Gn, 5...300 Hz) |
| rezistenta mecanica | vibratii contactor Inchis (4 Gn, 5...300 Hz) |
| rezistenta mecanica | socuri contactor Inchis (15 Gn pentru 11 ms) |
| rezistenta mecanica | socuri contactor deschis (6 Gn for 11 ms) |
| altitudinea de functionare | 0...3000 m |
| consum de energie mentinere in VA | 2-18 VA 60 Hz 0.3 20 oC) |
| consum de energie mentinere in VA | 2-18 VA 50 Hz 0.3 20 oC) |
| rezistenta la foc | 850 oC conformitate cu IEC 60695-2-1 |
| latime | 155 mm |
| categorie de supratensiune | III |
| adancime | 115 mm |
| [Ui] tensiune nominala de izolatie | circuit de alimentare 600 V CSA certificat |
| [Ui] tensiune nominala de izolatie | circuit de alimentare 600 V UL certificat |
| [Ui] tensiune nominala de izolatie | circuit de alimentare 1000 V conformitate cu IEC 60947-4-1 |
| nume scurt al dispozitivului | LC1D |
| temperatura permisa a aerului in jurul aparatului | -40-60 oC |
| temperatura permisa a aerului in jurul aparatului | 60-70 oC cu declasare |
| [Icw] curent nominal de scurtcircuit admisibil | 250 A la <40 oC - 10 min pentru circuit de alimentare |
| [Icw] curent nominal de scurtcircuit admisibil | 550 A la <40 oC - 1 min pentru circuit de alimentare |
| [Icw] curent nominal de scurtcircuit admisibil | 950 A la <40 oC - 10 s pentru circuit de alimentare |
| [Icw] curent nominal de scurtcircuit admisibil | 1100 A la <40 oC - 1 s pentru circuit de alimentare |
| disipare de caldura | 3-8 W la 50/60 Hz |
| capac de protectie | cu |
