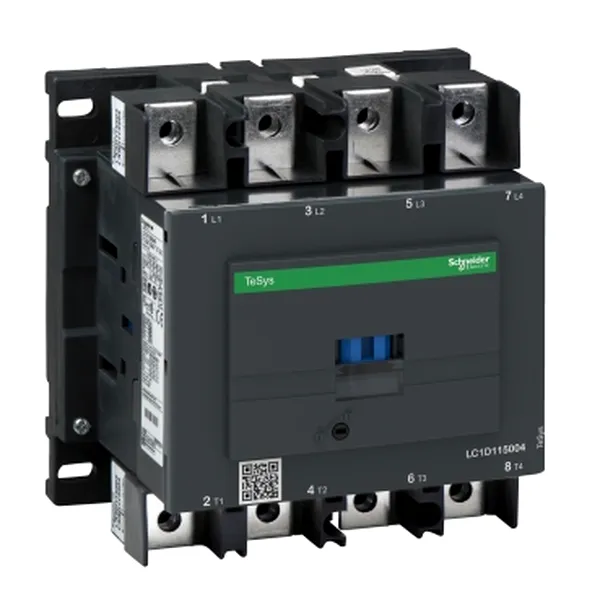

contactor, TeSys Deca, 4P(4NO), AC-1 <=440V 200A, 240V AC 50Hz coil, lugs/bars terminals
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: LC1D1150046U5
SPECIFICATII
Certificari produs | GOST |
Certificari produs | UL |
Certificari produs | LROS (Lloyds register of shipping) |
Certificari produs | GL |
Certificari produs | BV |
Certificari produs | CSA |
Certificari produs | RINA |
Certificari produs | DNV |
Certificari produs | CCC |
Certificari produs | UKCA |
[Uc] tensiune circuit de comanda | 240 V c.a. 50 Hz |
[Ue] tensiune nominala de functionare | circuit de alimentare <= 1000 V c.a. 25...400 Hz |
[Ue] tensiune nominala de functionare | circuit de alimentare <= 460 V c.c. |
inaltime | 158 mm |
puterea disipata pe pol | 24 W AC-1 |
impedanta medie | 0.6 mOhm - Ith 200 A 50 Hz pentru circuit de alimentare |
gama de produse | TeSys Deca |
[Ith] curent termic conventional in aer liber | 200 A la <60 oC pentru circuit de alimentare |
limite de tensiune circuit de comanda | 0.3...0.6 Uc -40-70 oC eliminare c.a. 50 Hz |
limite de tensiune circuit de comanda | 0,85...1,1 Uc -40-55 oC operational c.a. 50 Hz |
limite de tensiune circuit de comanda | 1...1.1 Uc 55-70 oC operational c.a. 50 Hz |
suport de montare | placa |
suport de montare | sina |
compatibilitatea contactelor | M14 |
tipul circuitului de comanda | c.a. la 50 Hz |
standarde | CSA C22.2 No 15 |
standarde | SR EN 60947-4-1 |
standarde | EN 60947-5-1 |
standarde | IEC 60947-4-1 |
standarde | SR EN 60947-5-1 |
standarde | UL 60947-1 |
nivel de incredere al securitatii | B10d = 1369863 cic contactor cu sarcina nominala conformitate cu EN/ISO 13849-1 |
nivel de incredere al securitatii | B10d = 20000000 cic contactor cu sarcina mecanica conformitate cu EN/ISO 13849-1 |
Incercare climatica | conformitate cu IACS E10 exposure to damp heat |
Incercare climatica | conformitate cu IEC 60947-1 Annex Q category D exposure to damp heat |
grad de poluare | 3 |
aplicatie contactor | sarcina rezistiva |
capacitate de rupere nominala | 1100 A la 440 V pentru circuit de alimentare conformitate cu SR EN 60947 |
tip produs sau componenta | contactor |
Irms capacitatea nominala la inchidere | 1260 A la 440 V pentru circuit de alimentare conformitate cu SR EN 60947 |
calibrul fuzibilului asociat | 250 A gG la <= 690 V coordonare tip 1 pentru circuit de alimentare |
calibrul fuzibilului asociat | 200 A gG la <= 690 V coordonare tip 2 pentru circuit de alimentare |
greutate neta | 2.86 kg |
consum de energie conectare in VA | 300-300 VA 50 Hz 0.8 20 oC) |
[Uimp] tensiune de tinere la impuls | 8 kV conformitate cu SR EN 60947 |
gama | TeSys |
compozitie contact pol | 4 NO |
conexiuni - borne | circuit de comanda terminale cu papuci - diametru extern: 8 mm |
conexiuni - borne | circuit de alimentare terminale cu papuci - diametru extern: 25 mm |
conexiuni - borne | circuit de alimentare bare 1 - sectiune bare: 5 x 25 mm |
tehnologie bobine | fara modul de deparazitare inclus |
categorie de utilizare | AC-1 |
categorie de utilizare | AC-3 |
categorie de utilizare | AC-3e |
categorie de utilizare | AC-4 |
[Ie] curent nominal de utilizare | 200 A 60 oC) la <= 440 V c.a. AC-1 pentru circuit de alimentare |
timp de functionare | 6...20 ms deschidere |
timp de functionare | 20...50 ms Inchidere |
Intarziere flacara | V1 conformitate cu UL 94 |
viteza maxima de functionare | 2400 cic/h la <60 oC |
cuplu de strangere | circuit de comanda 1.2 N.m - pornit terminale cu papuci - cu surubelnita plat ? 6 mm M3.5 |
cuplu de strangere | circuit de comanda 1.2 N.m - pornit terminale cu papuci - cu surubelnita Philips Nr. 2 M3.5 |
cuplu de strangere | circuit de alimentare 12 N.m - pornit terminale cu papuci hexagonal 13 mm M8 |
cuplu de strangere | circuit de alimentare 12 N.m - pornit bare hexagonal 13 mm M8 |
cuplu de strangere | circuit de comanda 1.2 N.m - pornit terminale cu papuci - cu surubelnita pozidriv No 2 M3.5 |
tratament protector | TH conformitate cu IEC 60068-2-30 |
durabilitate electrica | 0.8 Mcycles 200 A AC-1 la Ue <= 440 V |
durabilitate mecanica | 8 Mcycles |
descriere poli | 4P |
Cod compatibilitate | LC1D |
grad de protectie IP | IP20 parte frontala conformitate cu SR EN 60529 |
rezistenta mecanica | vibratii contactor deschis (2 Gn, 5...300 Hz) |
rezistenta mecanica | vibratii contactor Inchis (4 Gn, 5...300 Hz) |
rezistenta mecanica | socuri contactor Inchis (15 Gn pentru 11 ms) |
rezistenta mecanica | socuri contactor deschis (6 Gn for 11 ms) |
altitudinea de functionare | 0...3000 m |
consum de energie mentinere in VA | 22-22 VA 50 Hz 0.3 20 oC) |
rezistenta la foc | 850 oC conformitate cu IEC 60695-2-1 |
latime | 155 mm |
categorie de supratensiune | III |
adancime | 115 mm |
[Ui] tensiune nominala de izolatie | circuit de alimentare 600 V CSA certificat |
[Ui] tensiune nominala de izolatie | circuit de alimentare 600 V UL certificat |
[Ui] tensiune nominala de izolatie | circuit de alimentare 1000 V conformitate cu IEC 60947-4-1 |
nume scurt al dispozitivului | LC1D |
temperatura permisa a aerului in jurul aparatului | -40-60 oC |
temperatura permisa a aerului in jurul aparatului | 60-70 oC cu declasare |
[Icw] curent nominal de scurtcircuit admisibil | 250 A la <40 oC - 10 min pentru circuit de alimentare |
[Icw] curent nominal de scurtcircuit admisibil | 550 A la <40 oC - 1 min pentru circuit de alimentare |
[Icw] curent nominal de scurtcircuit admisibil | 950 A la <40 oC - 10 s pentru circuit de alimentare |
[Icw] curent nominal de scurtcircuit admisibil | 1100 A la <40 oC - 1 s pentru circuit de alimentare |
disipare de caldura | 3-8 W la 50 Hz |
capac de protectie | cu |
