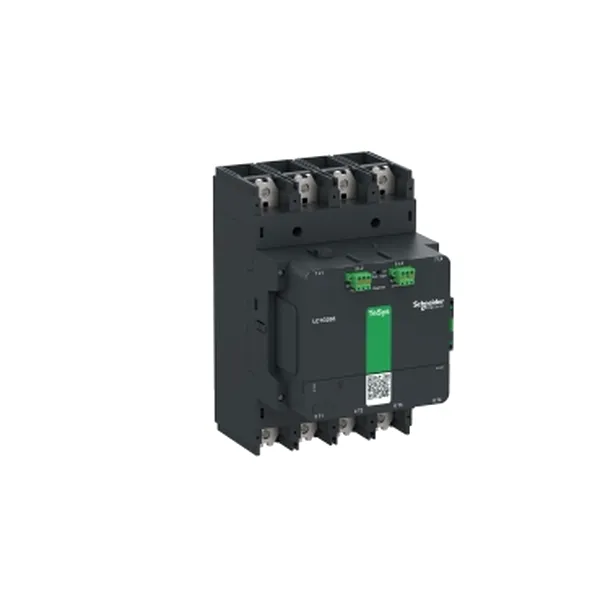

Contactor TeSys Giga, 4P (4 NO), AC-1 <= 440V 700A, versiune avansata, bobina 200..500V c.a./c.c.
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/LC1G5004LSEA-27861.jpg "Contactor TeSys Giga, 4P (4 NO), AC-1 <= 440V 700A, versiune avansata, bobina 200..500V c.a./c.c.")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: LC1G5004LSEA
SHARE
SPECIFICATII
| Certificari produs | Schema CB |
| Certificari produs | CCC |
| Certificari produs | cULus |
| Certificari produs | EAC |
| Certificari produs | UE |
| Certificari produs | UKCA |
| Certificari produs | EU-RO-MR by DNV-GL |
| [Uc] tensiune circuit de comanda | 200...500 V c.a. 50/60 Hz |
| [Uc] tensiune circuit de comanda | 200...500 V c.c. |
| [Ue] tensiune nominala de functionare | <= 1000 V c.a. 50/60 Hz |
| [Ue] tensiune nominala de functionare | <= 460 V c.c. |
| inaltime | 290 mm |
| temperatura ambientala de functionare | -25-60 oC |
| puterea disipata pe pol | 40 W AC-1 - Ith 700 A |
| impedanta medie | 0.00008 Ohm |
| compozitie contact auxiliar | 1 NO + 1 NC |
| pasul conexiunii | 45 mm |
| gama de produse | TeSys Giga |
| limite de tensiune circuit de comanda | operational 0.8 Uc Min...1.1 Uc Max 60 oC) |
| limite de tensiune circuit de comanda | eliminare 0.1 Uc Max...0.45 Uc Min 60 oC) |
| [Ith] curent termic conventional in aer liber | 700 A la <40 oC |
| limite de tensiune circuit de comanda | operational 0,8...1,1 Uc c.a./c.c.(la60 oC) |
| limite de tensiune circuit de comanda | eliminare 0.1...0.45 Uc c.a./c.c.(la60 oC) |
| Standarde | EN/IEC 60947-4-1 |
| Standarde | SR EN 60947-5-1 |
| Standarde | UL 60947-4-1 |
| Standarde | CSA C22.2 No 60947-4-1 |
| Standarde | JIS C8201-4-1 |
| Standarde | JIS C8201-5-1 |
| suport de montare | placa |
| aplicatie contactor | comutarea puterii |
| consum de energie mentinere in W | 8.6-8.6 W |
| capacitate de rupere nominala | 4600 A la 440 V |
| tip produs sau componenta | contactor |
| Irms capacitatea nominala la inchidere | 5090 A la 440 V |
| calibrul fuzibilului asociat | 500 A aM la <= 440 V pentru motor |
| calibrul fuzibilului asociat | 400 A aM la <= 690 V pentru motor |
| calibrul fuzibilului asociat | 800 A gG la <= 690 V |
| greutate neta | 8.7 kg |
| [Uimp] tensiune de tinere la impuls | 8 kV |
| varf de putere in VA | 535-535 VA |
| gama | TeSys |
| compozitie contact pol | 4 NO |
| conexiuni - borne | circuit de alimentare bara 2 - sectiune bare: 32 x 10 mm |
| conexiuni - borne | circuit de alimentare terminale cu papuci 1 185-185 mm? |
| conexiuni - borne | circuit de alimentare conexiune cu surub |
| conexiuni - borne | circuit de comanda push-in 1 0.2-2.5 mm? - rigiditate cablu: torsadat fara terminale de cablu |
| conexiuni - borne | circuit de comanda push-in 1 0.25-2.5 mm? - rigiditate cablu: flexibil cu pini |
| conexiuni - borne | circuit de comanda push-in 2 0.5-1.0 mm? cu pini |
| conexiuni - borne | circuit de comanda push-in 0.75-2.5 mm? - rigiditate cablu: torsadat fara terminale de cablu |
| conexiuni - borne | circuit de comanda push-in 0.75-2.5 mm? - rigiditate cablu: flexibil cu pini |
| tehnologie bobine | limitare de varf bidirectionala incorporata |
| categorie de utilizare | AC-1 |
| categorie de utilizare | AC-5A |
| categorie de utilizare | AC-5B |
| categorie de utilizare | AC-6a |
| categorie de utilizare | AC-6b |
| categorie de utilizare | DC-1 |
| categorie de utilizare | DC-3 |
| categorie de utilizare | DC-5 |
| [Ie] curent nominal de utilizare | 700 A 40 oC) la <= 1000 V AC-1 |
| timp de functionare | 40...70 ms Inchidere |
| timp de functionare | 15...50 ms deschidere |
| viteza maxima de functionare | 500 cic/h la <60 oC |
| viteza maxima de functionare | 300 cic/h AC-1 |
| temperatura de depozitare | -60-80 oC |
| numarul de module per PLC per PC | 1 |
| durabilitate mecanica | 5 Mcycles |
| durabilitate mecanica | 8 Mcycles cu inlocuirea subansamblurilor |
| cuplu de strangere | 35 N.m |
| tratament protector | TH |
| durabilitate electrica | 300 cic AC-1 la Ue 400 V |
| descriere poli | 4P |
| Cod compatibilitate | LC1G |
| grad de protectie IP | IP2x parte frontala fara capace de protectie conformitate cu SR EN 60529 |
| grad de protectie IP | IP2x parte frontala fara capace de protectie conformitate cu VDE 0106 |
| rezistenta mecanica | vibratii 5-300 Hz 2 gn contactor deschis |
| rezistenta mecanica | vibratii 5-300 Hz 4 gn contactor inchis |
| rezistenta mecanica | socuri 10 gn 11 ms contactor deschis |
| rezistenta mecanica | socuri 15 gn 11 ms contactor inchis |
| puterea consumata la mentinere In VA | 15.4-15.4 VA |
| culoare | gri inchis |
| latime | 185 mm |
| categorie de supratensiune | III |
| adancime | 226 mm |
| [Ui] tensiune nominala de izolatie | 1000 V |
| nume scurt al dispozitivului | LC1G |
| temperatura permisa a aerului in jurul aparatului | -40-70 oC la Uc |
| varf de putere in W | 300 W |
| [Icw] curent nominal de scurtcircuit admisibil | 4.0 kA - 10 s |
| [Icw] curent nominal de scurtcircuit admisibil | 2.8 kA - 30 s |
| [Icw] curent nominal de scurtcircuit admisibil | 2.2 kA - 1 min |
| [Icw] curent nominal de scurtcircuit admisibil | 1.5 kA - 3 min |
| [Icw] curent nominal de scurtcircuit admisibil | 1.2 kA - 10 min |
