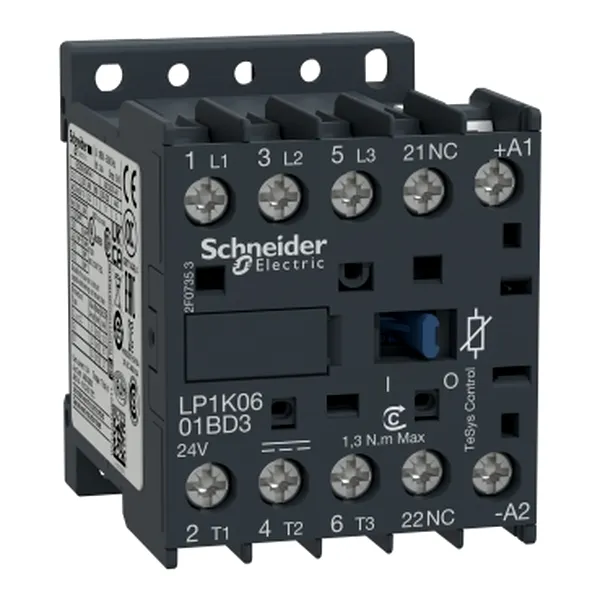

Contactor Tesys Lp1-K - 3 Poli - Ac-3 440 V 6 A - Bobina 24 V C.C.
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/LP1K0601BD3-25789.jpg "Contactor Tesys Lp1-K - 3 Poli - Ac-3 440 V 6 A - Bobina 24 V C.C.")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: LP1K0601BD3
SHARE
SPECIFICATII
| Certificari produs | Schema CB |
| Certificari produs | CCC |
| Certificari produs | UL |
| Certificari produs | CSA |
| Certificari produs | EAC |
| Certificari produs | UE |
| Certificari produs | UKCA |
| curentul minim de comutare | 5 mA pentru circuit de semnalizare |
| [Ue] tensiune nominala de functionare | circuit de alimentare 690 V c.a. 50/60 Hz |
| [Ue] tensiune nominala de functionare | circuit de semnalizare <= 690 V c.a. 50/60 Hz |
| inaltime | 58 mm |
| temperatura ambientala de functionare | -25-50 oC |
| impedanta medie | 3 mOhm - Ith 20 A 50 Hz pentru circuit de alimentare |
| compozitie contact auxiliar | 1 NC |
| gama de produse | TeSys K |
| limite de tensiune circuit de comanda | operational 0.8...1.15 Uc 50 oC) |
| limite de tensiune circuit de comanda | eliminare 0.1...0.75 Uc 50 oC) |
| [Ith] curent termic conventional in aer liber | 20 A la <50 oC pentru circuit de alimentare |
| [Ith] curent termic conventional in aer liber | 10 A la <50 oC pentru circuit de semnalizare |
| Standarde | EN/IEC 60947-4-1 |
| Standarde | GB/T 14048.4 |
| Standarde | UL 60947-4-1 |
| Standarde | CSA C22.2 No 60947-4-1 |
| Standarde | JIS C8201-4-1 |
| suport de montare | placa |
| suport de montare | sina |
| nivel de incredere al securitatii | B10d = 1369863 cic contactor cu sarcinC nominalC conformitate cu EN/ISO 13849-1 |
| nivel de incredere al securitatii | B10d = 20000000 cic contactor cu sarcinC mecanicC conformitate cu EN/ISO 13849-1 |
| aplicatie contactor | comanda motor |
| consum de energie mentinere in W | 3-3 W la 20 oC |
| rezistenta de izolatie | > 10 M? pentru circuit de semnalizare |
| capacitate de rupere nominala | 110 A la 415 V conformitate cu SR EN 60947 |
| capacitate de rupere nominala | 110 A la 440 V conformitate cu SR EN 60947 |
| capacitate de rupere nominala | 80 A la 500 V conformitate cu SR EN 60947 |
| capacitate de rupere nominala | 110 A la 220...230 V conformitate cu SR EN 60947 |
| capacitate de rupere nominala | 110 A la 380...400 V conformitate cu SR EN 60947 |
| capacitate de rupere nominala | 70 A la 660...690 V conformitate cu SR EN 60947 |
| tip produs sau componenta | contactor |
| Irms capacitatea nominala la inchidere | 110 A c.a. pentru circuit de alimentare conformitate cu NF C 63-110 |
| Irms capacitatea nominala la inchidere | 110 A c.a. pentru circuit de alimentare conformitate cu SR EN 60947 |
| Irms capacitatea nominala la inchidere | 110 A c.a. pentru circuit de semnalizare conformitate cu SR EN 60947 |
| calibrul fuzibilului asociat | 25 A gG la <= 440 V pentru circuit de alimentare |
| calibrul fuzibilului asociat | 25 A aM pentru circuit de alimentare |
| calibrul fuzibilului asociat | 10 A gG pentru circuit de semnalizare conformitate cu SR EN 60947 |
| calibrul fuzibilului asociat | 10 A gG pentru circuit de semnalizare conformitate cu VDE 0660 |
| greutate neta | 0.225 kg |
| [Uimp] tensiune de tinere la impuls | 8 kV |
| gama | TeSys |
| compozitie contact pol | 3 NO |
| tehnologie bobine | supresor cu dioda limitatoare de varf bidirectionalaincorporat |
| categorie de utilizare | AC-3 |
| categorie de utilizare | AC-4 |
| categorie de utilizare | AC-3e |
| [Ie] curent nominal de utilizare | 6 A la <= 440 V c.a. AC-3 pentru circuit de alimentare |
| [Ie] curent nominal de utilizare | 6 A la <= 440 V c.a. AC-3e pentru circuit de alimentare |
| Intarziere flacara | V1 conformitate cu UL 94 |
| Intarziere flacara | cerinta 2 conformitate cu NF F 16-101 |
| Intarziere flacara | cerinta 2 conformitate cu NF F 16-102 |
| tensiunea minima de comutare | 17 V pentru circuit de semnalizare |
| viteza maxima de functionare | 3600 cic/h |
| temperatura de depozitare | -50-80 oC |
| durabilitate mecanica | 10 Mcycles |
| consum de energie conectare in W | 3-3 W 20 oC) |
| tip contacte auxiliare | tip instantaneous 1 NC |
| descriere poli | 3P |
| Cod compatibilitate | LP1K |
| altitudinea de functionare | 2000 m fCrC declasare |
| timp de functionare | 30...40 ms alimentarea bobinei si Inchiderea contactului NO |
| timp de functionare | 10 ms Intreruperea alimentCrii bobinei si deschiderea contactului NO |
| latime | 45 mm |
| cuplu de strangere | 0.8-1.3 N.m - pornit borne cu surub Philips Nr. 2 |
| cuplu de strangere | 0.8-1.3 N.m - pornit borne cu surub plat ? 6 mm |
| cuplu de strangere | 0.8-1.3 N.m - pornit borne cu surub pozidriv No 2 |
| categorie de supratensiune | III |
| adancime | 57 mm |
| [Ui] tensiune nominala de izolatie | circuit de alimentare 600 V conformitate cu UL 60947-1 |
| [Ui] tensiune nominala de izolatie | circuit de alimentare 690 V conformitate cu IEC 60947-4-1 |
| [Ui] tensiune nominala de izolatie | circuit de semnalizare 690 V conformitate cu IEC 60947-4-1 |
| [Ui] tensiune nominala de izolatie | circuit de semnalizare 690 V conformitate cu SR EN 60947-5-1 |
| [Ui] tensiune nominala de izolatie | circuit de semnalizare 600 V conformitate cu UL 60947-1 |
| [Ui] tensiune nominala de izolatie | circuit de alimentare 600 V conformitate cu CSA C22.2 No 15 |
| [Ui] tensiune nominala de izolatie | circuit de semnalizare 600 V conformitate cu CSA C22.2 No 15 |
| nume scurt al dispozitivului | LP1K |
