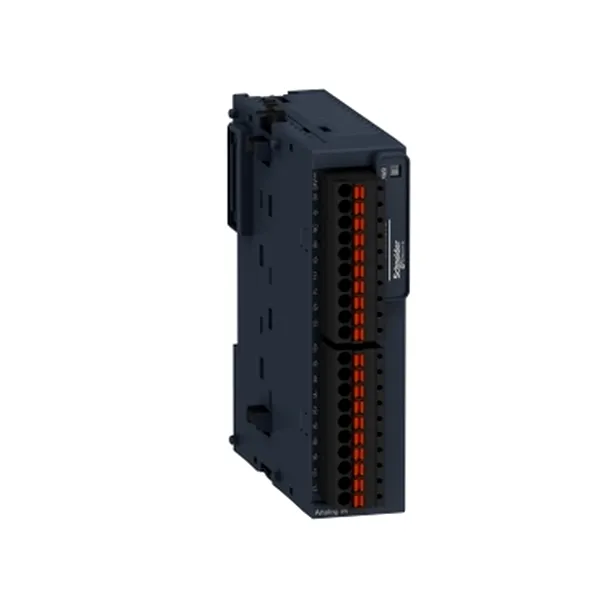

Module TM3, 8 Intrari Temperatura cu Arc
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/TM3TI8TG-31376.jpg "Module TM3, 8 Intrari Temperatura cu Arc")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: TM3TI8TG
SHARE
SPECIFICATII
| rezistenta la perturbatii induse de campurile de radiofrecventa | 10 V 0.15 - 80 MHz conformitate cu EN/IEC 61000-4-6 |
| rezistenta la perturbatii induse de campurile de radiofrecventa | 3 V frecven?a fixa (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) conformitate cu Specifica?ie marina (LR, ABS, DNV, GL) |
| conexiune electrica | 10 x 1.5 mm? cutie de borne cu suruburi amovibila cu pitch 3.81 mm pentru intrari ?i alimentare |
| conexiune electrica | 10 x 1.5 mm? cutie de borne cu suruburi amovibila cu pitch 3.81 mm pentru intrari |
| inaltime | 90 mm |
| impedanta de intrare | >= 1 M? termocuplu |
| impedanta de intrare | >= 1 M? senzor de temperatura |
| impedanta de intrare | >= 1 M? termistor |
| rezistenta la campuri electromagnetice | 10 V/m 80 MHz - 1 GHz conformitate cu EN/IEC 61000-4-3 |
| rezistenta la campuri electromagnetice | 3 V/m 1.4 GHz - 2 GHz conformitate cu EN/IEC 61000-4-3 |
| rezistenta la campuri electromagnetice | 1 V/m 2 GHz...3 GHz conformitate cu EN/IEC 61000-4-3 |
| gama de produse | Modicon TM3 |
| Standarde | EN/IEC 61131-2 |
| Standarde | EN/IEC 61010-2-201 |
| imunitate la microintreruperi | 10 ms |
| temperatura ambientala de utilizare | -10-55 oC instalare orizontala |
| temperatura ambientala de utilizare | -10-35 oC instalare verticala |
| tip de cablu | cablu ecranat cu perechi torsadate <30 m pentru interior circuit |
| altitudinea de depozitare | 0-3000 m |
| grad de poluare | 2 |
| neliniaritate | +/- 0.2 %FS |
| valoarea LSB | 0,1 oC termocuplu |
| valoarea LSB | 0,1 oC cu NTC |
| valoarea LSB | 1 Ohm cu PTC/NTC |
| rezistenta la socuri | 15 gn pentru 11 ms |
| tip produs sau componenta | modul de intrare analogic |
| rezistenta la campuri magnetice | 30 A/m conformitate cu EN/IEC 61000-4-8 |
| marcaj | CE |
| rezolutie de intrare analogica | 16 biti |
| rezolutie de intrare analogica | 15 biti + semn |
| rezistenta la vibratii | 3.5 mm la 5-8.4 Hz pornit sina DIN |
| rezistenta la vibratii | 3 gn la 8.4-150 Hz pornit sina DIN |
| greutate neta | 0.1 kg |
| eroare absoluta a preciziei | +/- 0.2 % din scala at 25 oC for termocuplu C 0...2315 oC |
| eroare absoluta a preciziei | +/- 6 oC at 25 oC for thermocouple R, S 0...200 oC |
| eroare absoluta a preciziei | +/- 0.2 % din scala at 25 oC for thermocouple R, S 200...1760 oC |
| eroare absoluta a preciziei | +/- 0.2 % din scala at 25 oC for termocuplu B 300...1820 oC |
| eroare absoluta a preciziei | +/- 0.4 % din scala at 25 oC for termocuplu K - 200...0 oC |
| eroare absoluta a preciziei | +/- 0.2 % din scala at 25 oC for termocuplu K 0...1300 oC |
| eroare absoluta a preciziei | +/- 0.4 % din scala at 25 oC for termocuplu J - 200...0 oC |
| eroare absoluta a preciziei | +/- 0.2 % din scala at 25 oC for termocuplu J 0...1000 oC |
| eroare absoluta a preciziei | +/- 0.4 % din scala at 25 oC for termocuplu E - 200...0 oC |
| eroare absoluta a preciziei | +/- 0.2 % din scala at 25 oC for termocuplu E 0...800 oC |
| eroare absoluta a preciziei | +/- 0.4 % din scala at 25 oC for termocuplu T - 200...0 oC |
| eroare absoluta a preciziei | +/- 0.2 % din scala at 25 oC for termocuplu T 0...400 oC |
| eroare absoluta a preciziei | +/- 0.4 % din scala at 25 oC for termocuplu N - 200...0 oC |
| eroare absoluta a preciziei | +/- 0.2 % din scala at 25 oC for termocuplu N 0...1300 oC |
| consum de curent | 30 mA la 24 V c.c. via alimentare externa |
| consum de curent | 45 mA la 5 V c.c. via bus connector |
| consum de curent | 40 mA la 5 V c.c. via bus connector |
| timp de conversie | 100 ms + 100 ms per channel + 1 controller cycle time |
| numarul intrarii analogice | 8 |
| abatere a temperaturii | +/- 0.01 %FS/oC |
| limite tensiune de alimentare | 20.4-28.8 V |
| temperatura de depozitare | -25-70 oC |
| suport de montare | top hat type TH35-15 sina conformitate cu IEC 60715 |
| suport de montare | top hat type TH35-7.5 sina conformitate cu IEC 60715 |
| suport de montare | placa sau panou cu kit de fixare |
| umiditate relativa | 10-95 %, fara condensare (In func?iune) |
| umiditate relativa | 10-95 %, fara condensare (In depozitare) |
| semnalizare locala | pentruPWR 1 LED (verde) |
| rezistenta la descarcari electrostatice | 8 kV In aer conformitate cu EN/IEC 61000-4-2 |
| rezistenta la descarcari electrostatice | 4 kV pe contact conformitate cu EN/IEC 61000-4-2 |
| incercare la supratensiuni tranzitorii | 1 kV sursa de alimentare mod comun conformitate cu EN/IEC 61000-4-5 |
| incercare la supratensiuni tranzitorii | 0.5 kV sursa de alimentare mod diferential conformitate cu EN/IEC 61000-4-5 |
| incercare la supratensiuni tranzitorii | 1 kV intrare mod comun conformitate cu EN/IEC 61000-4-5 |
| diafonie | <= 1 LSB |
| compatibilitate gama | Modicon M221 |
| compatibilitate gama | Modicon M241 |
| compatibilitate gama | Modicon M251 |
| compatibilitate gama | Modicon M262 |
| latime | 23.6 mm |
| adancime | 70 mm |
| [Us] tensiune de alimentare nominala | 24 V c.c. |
| grad de protectie IP | IP20 |
| izolatie | between input and supply la 1500 V c.a. |
| izolatie | Intre intrare ?i logica interna la 500 V c.a. |
| rezistenta la tranzienti rapizi | 1 kV conformitate cu EN/IEC 61000-4-4 (I/O) |
| perioada de esantionare | 100 ms |
| altitudine de functionare | 0...2000 m |
| precizie de repetare | +/-0.5 %FS |
| emisie electromagnetica | emisii radiate - test level: 40 dB?V/m QP clasa A 10 m) la 30-230 MHz conformitate cu EN/IEC 55011 |
| emisie electromagnetica | emisii radiate - test level: 47 dB?V/m QP clasa A 10 m) la 230-1000 MHz conformitate cu EN/IEC 55011 |
| tip de intrare analogica | termocuplu - 200...1000 oC cu termocuplu J |
| tip de intrare analogica | termocuplu - 200...1300 oC cu termocuplu K |
| tip de intrare analogica | termocuplu 0...1760 oC cu termocuplu R |
| tip de intrare analogica | termocuplu 0...1760 oC cu termocuplu S |
| tip de intrare analogica | termocuplu 0...1820 oC cu termocuplu B |
| tip de intrare analogica | termocuplu - 200...400 oC cu termocuplu T |
| tip de intrare analogica | termocuplu - 200...1300 oC cu termocuplu N |
| tip de intrare analogica | termocuplu - 200...800 oC cu termocuplu E |
| tip de intrare analogica | NTC 10k termistor -90...150 oC |
| tip de intrare analogica | PTC termistor 100...10000 Ohm |
