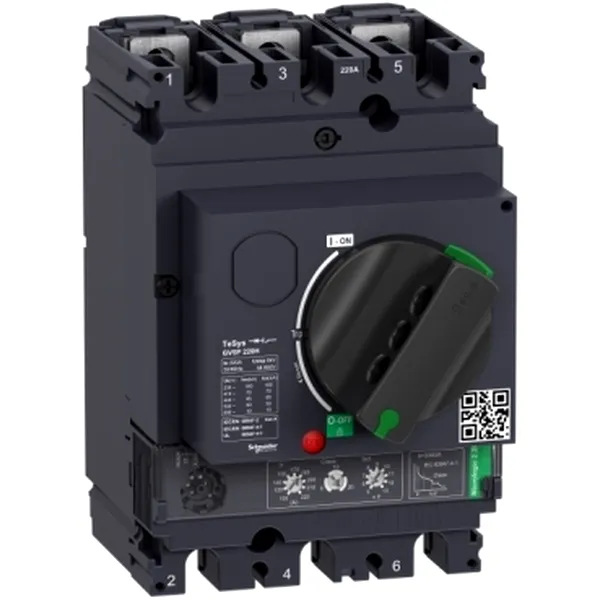

Motor circuit breaker, TeSys GV5, 3P, 220A, Icu 70kA, thermal magnetic
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: GV5P220H
SPECIFICATII
Certificari produs | IECEE CB Scheme |
Certificari produs | EAC (in asteptare) |
grad de protectie IK | IK07 conformitate cu IEC 62262 |
rezistenta mecanica | vibratii +/- 1 mm 2...13.2 Hz conformitate cu IEC 60068-2-6 |
rezistenta mecanica | vibratii 0.7 gn 13.2...100 Hz conformitate cu IEC 60068-2-6 |
[In] curent nominal | 220 A la 65 oC |
temperatura ambientala de utilizare | -25-70 oC |
[Ue] tensiune nominala de functionare | 690 V c.a. 50/60 Hz |
inaltime | 161 mm |
gama de produse | TeSys GV5 |
Standarde | EN/IEC 60947-1 |
Standarde | SR EN 60947-2 |
Standarde | EN/IEC 60947-4-1 |
Standarde | UL 60947-4-1 |
Standarde | CSA C22.2 No 60947-4-1 |
sensibilitate la cadere de faza | da conformitate cu IEC 60947-4-1 |
dificultate nominala | continuu |
Incercare climatica | conformitate cu IACS E10 |
curent magnetic de declansare | 3300-3300 A |
[Ith] curent termic conventional in aer liber | 220 A conformitate cu IEC 60947-4-1 |
putere motor kW | 90-110 kW la 400/415 V c.a. 50/60 Hz |
putere motor kW | 110-110 kW la 500 V c.a. 50/60 Hz |
putere motor kW | 110-132 kW la 660/690 V c.a. 50/60 Hz |
rata de operare maxima | 25 cic/h |
tip produs sau componenta | motor circuit breaker |
nume produs | TeSys GV5 |
nume produs | TeSys Giga |
conexiuni - borne | bare |
conexiuni - borne | papuci |
categorie de utilizare | categoria A conformitate cu SR EN 60947-2 |
greutate neta | 2.6 kg |
[Uimp] tensiune de tinere la impuls | 8 kV |
gama | TeSys |
[Ics] capacitatea nominala de rupere la scurtcircuit | 100 % la 400/415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 |
[Ics] capacitatea nominala de rupere la scurtcircuit | 100 % la 500 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 |
[Ics] capacitatea nominala de rupere la scurtcircuit | 100 % la 660/690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 |
tip de control | maner rotativ direct |
puterea disipata pe pol | 17.6 W |
durabilitate electrica | 10000 cic pentru AC-3 la 400/415 V In |
capacitate de rupere | 70 kA Icu la 400/415 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 |
capacitate de rupere | 50 kA Icu la 500 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 |
capacitate de rupere | 10 kA Icu la 660/690 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 |
temperatura de depozitare | -50-85 oC |
adecvare pentru izolatie | da conformitate cu SR EN 60947-2 |
[Ui] tensiune nominala de izolatie | 800 V c.a. 50/60 Hz conformitate cu SR EN 60947-2 |
cuplu de strangere | 15 N.m M8 |
conector direct | without |
grad de protectie IP | IP40 conformitate cu SR EN 60529 |
durabilitate mecanica | 20000 cic |
descriere poli | 3P |
altitudinea de functionare | 5000 m |
rezistenta la foc | 960 oC conformitate cu IEC 60695-2-11 |
pasul de conectare | 35 mm fara piese de marire pas polar |
culoare | antracit (RAL 7016) |
latime | 105 mm |
adancime | 155 mm |
domeniu de utilizare al dispozitivului | motor protection |
nume scurt al dispozitivului | GV5P |
tehnologie unitate de declansare | electronic |
