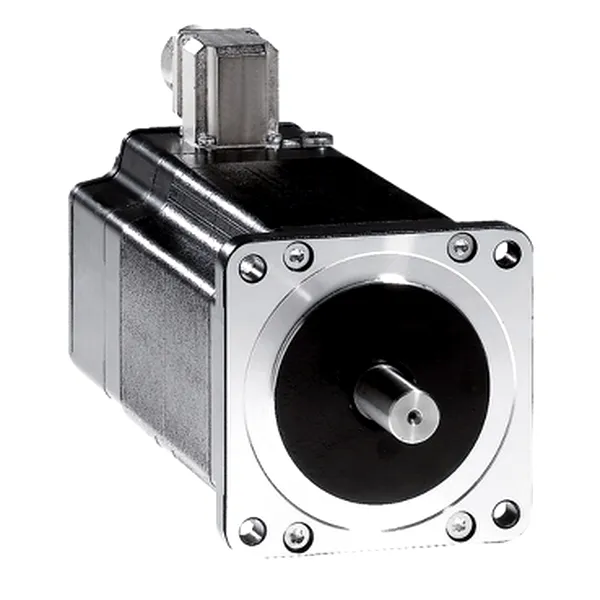

Motor pas cu pas 3 faze -6.78 Nm-arb. 14mm -L=128mm - cu/f. frana - con
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/BRS39BW460ACA-13924.jpg "Motor pas cu pas 3 faze -6.78 Nm-arb. 14mm -L=128mm - cu/f. frana - con")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: BRS39BW460ACA
SHARE
SPECIFICATII
| Coefficient M0 | 0.00071 N.m/rpm |
| Circle diameter of the mounting holes | 98.99 mm |
| Voltage 1 speed 1 max | 435.719619462354 rpm |
| viteza mecanica maxima | 3000 rpm |
| temperatura ambientala de functionare | -25-40 oC |
| Standarde | IEC 60072-1 |
| Standarde | EN 50347 |
| Maximum radial force Fr | 110 N (first shaft end) |
| Maximum radial force Fr | 50 N (second shaft end) |
| suport de montare | flange |
| cuplu nominal | 6 N.m |
| inertia rotorului | 3.3 kg.cm? |
| numarul de poli ai motorului | 6 |
| Continuous stall torque | 5.78 N.m |
| centrarea adancimii colierului | 2 mm |
| mentinere frana | fara |
| Second shaft | without second shaft end |
| Voltage 2 speed 2 max | 435.719619462354 rpm |
| tip produs sau componenta | motion control motor |
| lungimea axului | 30 mm |
| lungime | 171 mm |
| greutate neta | 4.3 kg |
| rezolutie | 1.8 o, 0.9 o, 0.72 o, 0.36 o, 0.18 o, 0.09 o, 0.072 o, 0.036 o step angle |
| rezolutie | 200, 400, 500, 1000, 2000, 4000, 5000, 10000 steps number of full steps per revolution |
| Sizing reference | BRS39B |
| clasa de temperaturC | F winding conformitate cu IEC/EN 60034-1 |
| Angular acceleration | 200000 rad/s? |
| centrarea diametrului colierului | 60 mm |
| Maximum starting frequency | 5.3 kHz |
| dimensiunea flansei motorului | 85 mm |
| constanta de timp | 10 ms |
| rezistenta la vibratii | 20 m/s? maximum |
| rezistenta la vibratii | A conformitate cu EN/IEC 60034-14 |
| Curve type | semilog |
| Peak stall torque | 5.78 N.m |
| numarul gaurilor de montaj | 4 |
| cuplu de mentinere | 6.78 N.m |
| diametru arbore | 14 mm |
| diametrul orificiilor de montare | 6.5 mm |
| temperatura de depozitare | -25-70 oC |
| Supply voltage description | single phase 230 V AC |
| Supply voltage description | single phase 115 V AC |
| tip motor | 3-phase stepper motor |
| tip de racire | convectie naturala |
| Accuracy error [angular] | 0.1 o |
| durata de serviciu In ore | 20000 H (bearing) |
| umiditate relativa | 15-85 % fCrC condensare |
| limitele tensiunii de alimentare | 230-230 V c.a. |
| limitele tensiunii de alimentare | 325-325 V c.c. |
| Voltage 2 | 230 V |
| Voltage 1 | 115 V |
| capat arbore | untapped |
| grad de protectie IP | shaft bushing:IP41 conformitate cu EN/IEC 60034-5 |
| grad de protectie IP | total except shaft bushing:IP56 conformitate cu EN/IEC 60034-5 |
| rezistentC | 6.5 Ohm (winding) |
| altitudinea de functionare | <= 1000 m fara declasare de putere |
| conexiune electrica | conector |
| [In] curent nominal | 2.25 A |
| Coefficient 2_2 | -55.0149 N.m/rpm? |
| Coefficient 2_3 | 6.2349 N.m/rpm3 |
| Coefficient 2_0 | -135.2396 N.m |
| Coefficient 2_1 | 155.0824 N.m/rpm |
| compatibilitate gama | Lexium SD3 |
| Voltage 1 speed 1 | 435.719619462354 rpm |
| Voltage 2 speed 2 | 435.719619462354 rpm |
| abaterea | +/- 6 arc min |
| Coefficient 1_3 | 6.2349 N.m/rpm3 |
| nume scurt al dispozitivului | BRS3 |
| Coefficient 1_1 | 155.0824 N.m/rpm |
| Coefficient 1_2 | -55.0149 N.m/rpm? |
| Coefficient 1_0 | -135.2396 N.m |
| forta axiala Fa maxima | 175 N (tensile force) |
| forta axiala Fa maxima | 30 N (force pressure) |
| Coefficient M0 max | 0.00071 N.m/rpm |
