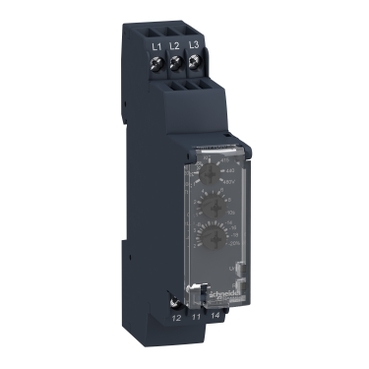

Releu De Control Multifunctional Rm17-Ta - Interval 183 - 528 V C.A.
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/RM17TA00-34128.jpg "Releu De Control Multifunctional Rm17-Ta - Interval 183 - 528 V C.A.")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: RM17TA00
SHARE
SPECIFICATII
| Certificari produs | GOST |
| Certificari produs | CSA |
| Certificari produs | GL |
| Certificari produs | C-Tick |
| Certificari produs | UL |
| interval de tensiune | 208...480 V faza la faza |
| curentul minim de comutare | 10 mA la 5 V c.c. |
| cilclul maxim de masura | 150 ms ciclu de masurare ca valoare true rms |
| conexiuni - borne | conectori cu surub |
| histerezis | 2-2 % |
| Standarde | EN/IEC 60255-1 |
| rata de operare | <= 360 actionari/ora sarcina nominala |
| contacte de iesire | 1 C/O |
| tensiune de incercare | 2 kV c.a. 50 Hz, 1 min. conformitate cu IEC 60255-5 |
| tensiune de incercare | 2 kV c.a. 50 Hz, 1 min. conformitate cu SR EN 60664-1 |
| capacitatea de comutare in VA | 1250 VA |
| rezistenta la socuri | 15 gn pentru 11 ms conformitate cu IEC 60255-21-1 |
| tip produs sau componenta | 3-phase control relay |
| timp de raspuns | < 200 ms (In eventualitatea unui defect) |
| pozitie de functionare | orice pozitie fara declasare |
| rezistenta la vibratii | 0.35 mm (f= 5-57.6 Hz) conformitate cu IEC 60068-2-6 |
| rezistenta la vibratii | 1 gn (f= 57.6-150 Hz) conformitate cu IEC 60255-21-1 |
| categorie de utilizare | AC-12 conformitate cu SR EN 60947-5-1 |
| categorie de utilizare | AC-13 conformitate cu SR EN 60947-5-1 |
| categorie de utilizare | AC-14 conformitate cu SR EN 60947-5-1 |
| categorie de utilizare | AC-15 conformitate cu SR EN 60947-5-1 |
| categorie de utilizare | DC-12 conformitate cu SR EN 60947-5-1 |
| categorie de utilizare | DC-13 conformitate cu SR EN 60947-5-1 |
| greutate neta | 0.13 kg |
| tensiunea maxima de comutatie | 250 V c.a. |
| tensiunea maxima de comutatie | 250 V c.c. |
| masurare limite tensiune | 183-528 V c.a. |
| resetare timp | 1500 ms temporizare |
| conexiuni - borne | borne cu surub, 1 x 0.5...1 x 4 mm? (AWG 20...AWG 11) solid fara terminale de cablu |
| conexiuni - borne | borne cu surub, 3 x 0.5 - 2 x 2.5 mm? (AWG 20...AWG 14) solid fara terminale de cablu |
| conexiuni - borne | borne cu surub, 1 x 0.2 - 1 x 2.5 mm? (AWG 24...AWG 12) flexibil cu pini |
| conexiuni - borne | borne cu surub, 2 x 0.2 - 2 x 1.5 mm? (AWG 24 - AWG 16) flexibil cu pini |
| tip si compozitie contacte | 1 C/O |
| [Ui] tensiune nominala de izolatie | 400 V conformitate cu SR EN 60664-1 |
| categorie de supratensiune | III conformitate cu SR EN 60664-1 |
| suport de montare | sina DIN simetrica, 35 mm conformitate cu EN/IEC 60715 |
| curent nominal de iesire | 5 A |
| aplicatie specifica produsului | pentru alimentare trifazica |
| tip decalare | adjustable 0.1...10 s, +/- 10 % din valoarea la capatul scarii |
| semnalizare locala | pentrualimentat LED (verde) |
| semnalizare locala | pentrurelay ON LED (galben) |
| parametri monitorizati ai releului | asimetrie |
| parametri monitorizati ai releului | ordinea fazelor |
| parametri monitorizati ai releului | detectare cadere de faza |
| material carcasa | plastic cu autostingere |
| [In] curent nominal | 5 A |
| latime | 17.5 mm |
| durabilitate electrica | 100000 cic |
| fiabilitate securitate date | MTTFd = 502.2 years |
| fiabilitate securitate date | B10d = 470000 |
| limite de tensiune circuit de comanda | - 12 % + 10 % Un |
| curent maxim de comutatie | 5 A c.a. |
| curent maxim de comutatie | 5 A c.c. |
| rezistenta de izolatie | > 500 M? la 500 V c.c. conformitate cu IEC 60255-5 |
| rezistenta de izolatie | > 500 M? la 500 V c.c. conformitate cu SR EN 60664-1 |
| gama de produse | Harmony Control Relays |
| eroare de masurare | < 0.05 %/oC cu variatia temperaturii |
| eroare de masurare | < 1 % din Intreaga gama cu variatie de tensiune |
| sensibilitate la cadere de faza | 0,7 Un |
| interval de masura | 208...480 V tensiune c.a. |
| puterea consumata in VA | 0-22 VA la 400 V c.a. 50 Hz |
| unda de soc nedisipativa | 4 kV conformitate cu IEC 60255-5 |
| unda de soc nedisipativa | 4 kV conformitate cu SR EN 60664-1 |
| unda de soc nedisipativa | 4 kV conformitate cu IEC 61000-4-5 |
| compatibilitate electromagnetica | emisii standard pentru mediul industrial conformitate cu EN/IEC 61000-6-4 |
| compatibilitate electromagnetica | emisii standard pentru mediul rezidential, comercial si usor industrial conformitate cu EN/IEC 61000-6-3 |
| compatibilitate electromagnetica | imunitate pentru medii industriale conformitate cu EN/IEC 61000-6-2 |
| temperatura ambientala de utilizare | -20-50 oC |
| ajustare a pragului de asimetrie | 5...15 % din Un selectat |
| marcaj | CE |
| grad de protectie IP | IP20 conformitate cu SR EN 60529 (borne) |
| grad de protectie IP | IP30 conformitate cu SR EN 60529 (carcasa) |
| nume releu | RM17TA |
| functionalitate | asimetrie |
| tip releu | releu de control multifunctional |
| grad de poluare | 3 conformitate cu SR EN 60664-1 |
| directive | 89/336/EEC - electromagnetic compatibility |
| directive | 73/23/EEC - directiva joasa tensiune |
| temperatura de depozitare | -40-70 oC |
| umiditate relativa | 95-95 % la 55-55 oC conformitate cu IEC 60068-2-30 |
| limitele tensiunii de alimentare | 183-528 V c.a. |
| durabilitate mecanica | 30000000 cic |
| Cod compatibilitate | RM17 |
| frecventa circuit de comanda | 50...60 Hz +/- 10 % |
| tensiune de reglare a pragului | +2...+17 %in gama 480 V c.a. |
| tensiune de reglare a pragului | 2...20 % din Un selectat |
| tensiune de reglare a pragului | -2...-17 %in gama 220 V c.a. |
| tensiune de reglare a pragului | -2...-12 %in gama 208 V c.a. |
| cuplu de strangere | 0.6-1 N.m conformitate cu IEC 60947-1 |
| [Uc] tensiune circuit comanda | 208...480 V |
| intarziere pornire la alimentare | 650 ms |
| frecventa de alimentare | 50/60 Hz +/- 10 % |
| precizie de repetare | 0.5 % pentru circuit de intrare si masura |
| precizie de repetare | 3 % pentru temporizare |
