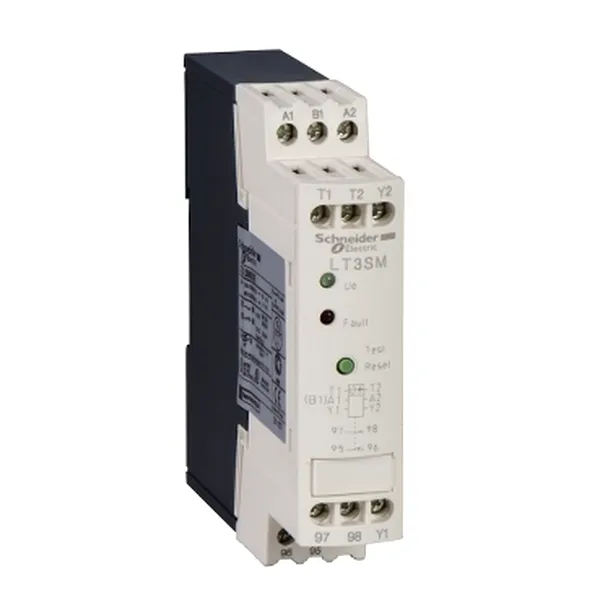

Releu Sonda Ptc Tesys - Lt3 Cu Resetare Manuala - 24 V - 1 No + 1 Nc
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/LT3SM00ED-34842.jpg "Releu Sonda Ptc Tesys - Lt3 Cu Resetare Manuala - 24 V - 1 No + 1 Nc")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: LT3SM00ED
SHARE
SPECIFICATII
| resetare | manual |
| tensiune circuit de comanda | 24...48 V c.c. |
| tip si compozitie contacte | 1 NC + 1 NO tensiune dubla |
| inaltime | 100 mm |
| limite de tensiune circuit de comanda | 0,8...1,25 Uc |
| temperatura ambientala de functionare | -25-60 oC |
| [Ith] curent termic conventional in aer liber | 5 A pentru iesire releu de comanda |
| gama de produse | LT3 |
| cuplu de strangere | 0.8 N.m |
| Standarde | IEC 60947-8 |
| Standarde | IEC 60034-11 |
| Standarde | VDE 0660 |
| [Uimp] tensiune nominala de tinere la impuls | 2.5 kV |
| [Ue] tensiune nominala de functionare | 250 V c.a. 50/60 Hz pentru iesire releu de comanda |
| conditii de utilizare | conectarea sondelor de temperatura 1000 m >2.5 mm? |
| conditii de utilizare | conectarea sondelor de temperatura 500 m >1.5 mm? |
| puterea consumata la mentinere in VA | 2.5-2.5 VA |
| compatibilitate electromagnetica | rezistenta la descarcari electrostatice nivel 3 conformitate cu IEC 61000-4-2 |
| compatibilitate electromagnetica | rezistenta la tranzienti rapizi nivel 3 conformitate cu IEC 61000-4-4 |
| compatibilitate electromagnetica | rezistenta la supratensiuni tranzitorii 1.2/50-8/20 nivel 4 conformitate cu IEC 61000-4-5 |
| compatibilitate electromagnetica | sensibilitate la campuri electromagnetice nivel 3 conformitate cu IEC 61000-4-3 |
| compatibilitate electromagnetica | imunitate la microIntreruperi si caderi ale tensiunii conformitate cu IEC 61000-4-11 |
| rezistenta | 1500-1650 Ohm resetare |
| rezistenta | 2700-3100 Ohm declansare |
| rezistenta la socuri | 5 gn 11 ms conformitate cu IEC 60068-2-27 |
| tip produs sau componenta | unitati de protectie cu termistor |
| functie de semnalizare | indicatie defectiune |
| functie de semnalizare | semnalizare tensiune |
| putere nominala in VA | 100 VA la 220 V - durabilitatea electrica: 500000 cic |
| conexiuni - borne | circuit de alimentare borna 1 cablu(ri) 0.75-2.5 mm?flexibil cu |
| conexiuni - borne | circuit de alimentare borna 1 cablu(ri) 0.75-2.5 mm?solid cu |
| conexiuni - borne | circuit de alimentare borna 1 cablu(ri) 1-2.5 mm?flexibil fara |
| conexiuni - borne | circuit de alimentare borna 1 cablu(ri) 1-2.5 mm?solid fara |
| conexiuni - borne | circuit de alimentare borna 2 cablu(ri) 0.75-2.5 mm?flexibil cu |
| conexiuni - borne | circuit de alimentare borna 2 cablu(ri) 0.75-2.5 mm?solid cu |
| conexiuni - borne | circuit de alimentare borna 2 cablu(ri) 1-2.5 mm?flexibil fara |
| conexiuni - borne | circuit de alimentare borna 2 cablu(ri) 1-2.5 mm?solid fara |
| greutate neta | 0.22 kg |
| interschimbabilitate sonde | eticheta marcata A conformitate cu IEC 60034-11 |
| grad de protectie IP | IP20 conformitate cu SR EN 60529 |
| grad de protectie IP | IP20 conformitate cu VDE 0106 |
| tip de control | testare manuala |
| tip de control | resetare manuala |
| rezistenta la vibratii | 1 gn 25...150 Hz conformitate cu IEC 60068-2-6 |
| rezistenta la vibratii | 2.5 gn 2...25 Hz conformitate cu IEC 60068-2-6 |
| [Ui] tensiune nominala de izolatie | iesire releu de comanda 500 V c.a. |
| numar de senzori de temperatura | 0-6 |
| temperatura de depozitare | -40-85 oC conformitate cu IEC 60068-2-1 |
| temperatura de depozitare | -40-85 oC conformitate cu IEC 60068-2-2 |
| Cod compatibilitate | LT3SE |
| puterea consumata la mentinere in W | 1-1 W |
| altitudinea de functionare | <= 1500 m fara declasare cu temperatura |
| altitudinea de functionare | > 1500...3000 m cu declasarea In temperatura |
| latime | 22.5 mm |
| adancime | 100 mm |
| rezistenta maxima de detectare a scurtcircuitului | 20 Ohm |
| tensiune de intrare | < 2.5 V (1500 Ohm) pentru sondele de temperatura |
| tensiune de intrare | < 7.5 V (4000 Ohm) pentru sondele de temperatura conformitate cu IEC 60034-11 |
| nume scurt al dispozitivului | LT3SE |
| capacitate de rupere | 2 A la 24 V c.c. DC-13 |
| capacitate de rupere | 3 A la 250 V c.a. AC-16 |
| capacitate de rupere | 6 A la 120 V c.a. AC-16 |
