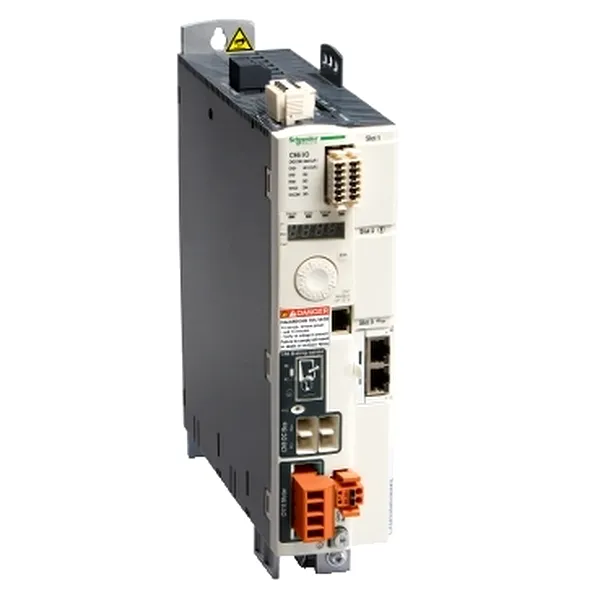

Servo Directie Miscare - Lexium 32 - Alimentare Monofazata 115/230V - 0.5/1Kw
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/LXM32MD18M2-31526.jpg "Servo Directie Miscare - Lexium 32 - Alimentare Monofazata 115/230V - 0.5/1Kw")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: LXM32MD18M2
SHARE
SPECIFICATII
| Certificari produs | TsV |
| Certificari produs | UL |
| Certificari produs | CSA |
| frecventa retea electrica | 47.5...63 Hz |
| tip de cablu | single-strand IEC cable 50-50 oC) cupru 90 oC XLPE/EPR |
| logica de intrare discreta | pozitiv (compliment of STO_A, compliment of STO_B)< 5 V > 15 V conformitate cu EN/IEC 61131-2 tip 1 |
| logica de intrare discreta | pozitiv (DI)> 19 V < 9 V conformitate cu EN/IEC 61131-2 tip 1 |
| logica de intrare discreta | pozitiv sau negativ (DI)< 5 V > 15 V conformitate cu EN/IEC 61131-2 tip 1 |
| Continuous output current 2 | 6 A |
| Continuous output current 3 | 6 A |
| izolatie electrica | Intre alimentare si control |
| Output current 3s peak | 10 A la 115 V pentru 5 s |
| interfata fizica | 2-wire RS485 multidrop pentru Modbus |
| Standarde | EN/IEC 61800-5-1 |
| Standarde | EN/IEC 61800-3 |
| timp de raspuns | <= 5 ms compliment of STO_A, compliment of STO_B |
| formatul unitatii | book |
| rezistenta la socuri | 15 gn pentru 11 ms conformitate cu EN/IEC 60028-2-27 |
| functie de semnalizare | display of faults 7 segments |
| tip produs sau componenta | servocomanda pentru deplasare |
| caracteristica de mediu | clasele 3C1 conformitate cu IEC 60721-3-3 |
| rezistenta la vibratii | 1 gn (f= 13-150 Hz) conformitate cu EN/IEC 60068-2-6 |
| rezistenta la vibratii | 1.5 mm varf la varf (f= 3-13 Hz) conformitate cu EN/IEC 60068-2-6 |
| numar de fazein retea | o singura faza |
| greutate neta | 1.9 kg |
| Braking current | 50 mA |
| Switching frequency | 8 kHz |
| tensiune iesire discreta | <= 30 V c.c. |
| numar iesire discreta | 3 |
| logica de iesire discreta | pozitiv sau negativ (DO) conformitate cu EN/IEC 61131-2 |
| Communication iinterface | pulse train |
| compatibilitatea filtrului EMC | type 021 |
| Field weakening | false |
| Safety function | STO (safe torque off), integrat |
| Safety function | SS1 (safe stop 1), with separated eSM safety card |
| Safety function | SS2 (safe stop 2), with separated eSM safety card |
| Safety function | SLS (safe limited speed), with separated eSM safety card |
| Safety function | SOS (safe operating stop), with separated eSM safety card |
| numar de adrese | 1-247 pentru Modbus |
| altitudinea de functionare | <= 1000 m fara declasare |
| altitudinea de functionare | > 1000...3000 m with conditions |
| curent maxim de scurgere | 30 mA |
| latime | 68 mm |
| categorie de supratensiune | III |
| adancime | 237 mm |
| Putere nominala | 0.5 kW la 115 V 8 kHz |
| Putere nominala | 1 kW la 230 V 8 kHz |
| Network number of phases | 1 |
| frecventa de alimentare | 50/60 Hz - 5...5 % |
| tip de iesire discreta | logic iesiri (DO)24 V c.c. |
| nivel de securitate | SIL 3 conformitate cu EN/IEC 61508 |
| nivel de securitate | PL = e conformitate cu ISO 13849-1 |
| perioada de esantionare | DI 0.25 ms discret |
| perioada de esantionare | 0.25 ms |
| compatibilitate produs | servo motor BMH (70 mm, 1 |
| compatibilitate produs | servo motor BMH (70 mm, 3 |
| compatibilitate produs | servo motor BSH (70 mm, 3 |
| compatibilitate produs | servo motor BSH (100 mm, 1 |
| compatibilitate produs | servo motor BMH (100 mm, 2 |
| compatibilitate produs | servo motor BSH (100 mm, 2 |
| [Us] tensiune de alimentare nominala | 100...120 V - 15...10 % |
| [Us] tensiune de alimentare nominala | 200...240 V - 15...10 % |
| temperatura de utilizare | 0-50 oC conformitate cu UL |
| inaltime | 270 mm |
| gama de produse | Lexium 32 |
| stare LED | 1 LED (rosu) servo drive voltage |
| tensiune de intrare discreta | 24 V c.c. pentru capture |
| tensiune de intrare discreta | 24 V c.c. pentru logic |
| tensiune de intrare discreta | 24 V c.c. pentru safety |
| rata de transmisie | 9600, 19200, 38400 bps pentru lungimea magistralei de 40-40 m pentru Modbus |
| marcaj | CE |
| Output current 3s peak 2 | 10 A la 115 V |
| Number of inputs/outputs | 4 DI + 2 CI + 3 DO |
| timp de comutare | <= 1 ms pentru compliment of STO_A, compliment of STO_B |
| timp de comutare | 2 ?s pentru CAP |
| timp de comutare | 0.25 ?s...1.5 ms pentru DI |
| Output current 3s peak 3 | 10 A la 115 V |
| tipul conectorului | RJ45 (labelled CN7) pentru Modbus |
| interfa?a de comunica?ie | Modbus, integrat |
| interfa?a de comunica?ie | CANopen, with separated communication card |
| interfa?a de comunica?ie | CANmotion, with separated communication card |
| interfa?a de comunica?ie | Ethernet/IP, with separated communication card |
| interfa?a de comunica?ie | EtherCAT, with separated communication card |
| interfa?a de comunica?ie | Profibus, with separated communication card |
| interfa?a de comunica?ie | DeviceNet, with separated communication card |
| interfa?a de comunica?ie | I/O, with separated communication card |
| compatibilitate electromagnetica | EMC efectuat, clasa A grupa 1 conformitate cu EN 55011 |
| compatibilitate electromagnetica | EMC efectuat, class A group 2 conformitate cu EN 55011 |
| compatibilitate electromagnetica | EMC efectuat, environment 2 category C3 conformitate cu EN/IEC 61800-3 |
| compatibilitate electromagnetica | EMC efectuat, category C2 conformitate cu EN/IEC 61800-3 |
| compatibilitate electromagnetica | EMC efectuat, environments 1 and 2 conformitate cu EN/IEC 61800-3 |
| compatibilitate electromagnetica | test de imunitate la descarcari electrostatice, nivel 3 conformitate cu EN/IEC 61000-4-2 |
| compatibilitate electromagnetica | sensibilitate la campuri electromagnetice, nivel 3 conformitate cu EN/IEC 61000-4-3 |
| compatibilitate electromagnetica | 1.2/50 ?s test de imunitate la unda de soc, nivel 3 conformitate cu EN/IEC 61000-4-5 |
| compatibilitate electromagnetica | tranzienti rapizi/test de imunitate la impulsuri de ionizare, nivel 4 conformitate cu EN/IEC 61000-4-4 |
| compatibilitate electromagnetica | radiated EMC, class A group 2 conformitate cu EN 55011 |
| compatibilitate electromagnetica | radiated EMC, category C3 conformitate cu EN/IEC 61800-3 |
| conexiune electrica | borna, capacitate de prindere: 3 mm?, AWG 12 (PA/+, PBI, PBe) |
| conexiune electrica | borna, capacitate de prindere: 5 mm?, AWG 10 (CN1) |
| conexiune electrica | borna, capacitate de prindere: 5 mm?, AWG 10 (CN10) |
| curent de linie | 7.2 A 88 % la 380 V, with external line choke din 1 mH |
| curent de linie | 6 A 98 % la 480 V, with external line choke din 1 mH |
| curent de linie | 8.5 A 147 % la 115 V, without line choke |
| curent de linie | 6.2 A 159 % la 380 V, without line choke |
| grad de poluare | 2 conformitate cu EN/IEC 61800-5-1 |
| limite tensiune de alimentare | 85-132 V |
| limite tensiune de alimentare | 170-264 V |
| temperatura de depozitare | -25-70 oC |
| Supply voltage description | single phase 115 V |
| Supply voltage description | three phase 400 V |
| tip de racire | ventilator integrat |
| tip de intrare discreta | capture (CAP borne) |
| tip de intrare discreta | logic (DI borne) |
| tip de intrare discreta | safety (compliment of STO_A, compliment of STO_B borne) |
| tip semnal de control | servo motor encoder feedback |
| tip semnal de control | pulse train output (PTO) RS422 <500 kHz <100 m |
| tip semnal de control | pulse/direction (P/D), A/B, CW/CCW 5 V, 24 V link (open collector) <10 kHz <1 m |
| tip semnal de control | pulse/direction (P/D), A/B, CW/CCW 5 V, 24 V link (push-pull) <200 kHz <10 m |
| tip semnal de control | pulse/direction (P/D), A/B, CW/CCW RS422 <1000 kHz <100 m |
| grad de protectie IP | IP20 conformitate cu EN/IEC 60529 |
| grad de protectie IP | IP20 conformitate cu EN/IEC 61800-5-1 |
| Cod compatibilitate | LXM32M |
| tensiune de iesire | <= tensiunea de alimentare |
| pozitie de operare | vertical +/- 10 grade |
| filtru EMC | integrat |
| cuplu de strangere | PA/+, PBI, PBe 0.5-0.5 N.m |
| cuplu de strangere | CN1 0.7-0.7 N.m |
| cuplu de strangere | CN10 0.7-0.7 N.m |
| curent la iesire continuu | 6 A la 8 kHz |
| Switching frequency 2 | 8 kHz |
| Switching frequency 3 | 8 kHz |
| tip de protectie | protectie la inversarea polaritatii inputs signal |
| tip de protectie | against short-circuits outputs signal |
| Continuous power | 500 W la 115 V |
| Continuous power | 3300 W la 230 V |
| numar intrare discreta | 2 capture intrari discrete |
| numar intrare discreta | 2 safety intrari discrete |
| numar intrare discreta | 4 logic intrari discrete |
| nume scurt al dispozitivului | LXM32M |
| Drive voltage drop coefficient | 0.9 |
| Relative humidity | Class 3K3 (5 to 85 %) fara condensare conformitate cu IEC 60721-3-3 |
| timp de raspuns la iesire | 250 ?s (DO) pentru discret iesiri |
