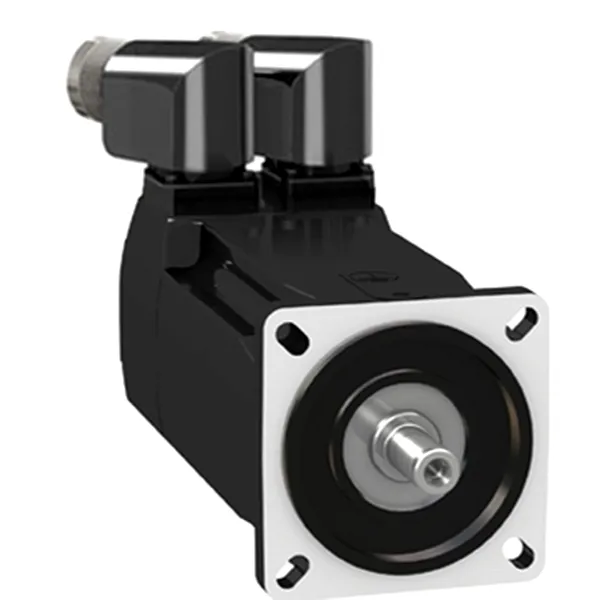

Servo motor BMH - 1.4 Nm - 8000 rpm - arb. simplu - fara frana - IP54
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/BMH0701T02A2A-11514.jpg "Servo motor BMH - 1.4 Nm - 8000 rpm - arb. simplu - fara frana - IP54")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: BMH0701T02A2A
SHARE
SPECIFICATII
| curent maxim permanent | 9.56 A |
| Circle diameter of the mounting holes | 82 mm |
| putere continua | 1.05 W |
| viteza mecanica maxima | 8000 rpm |
| Temperature magnet hot | 100 oC |
| Saturation coefficient 2 | -0.0078140960163432 |
| Saturation coefficient 3 | 1.58151428E-19 |
| Saturation coefficient 1 | -3.8243890773E-18 |
| constanta de timp electrica a statorului | 2.8 ms la 20 oC |
| forta radiala Fr maxima | 660 N la 1000 rpm |
| forta radiala Fr maxima | 520 N la 2000 rpm |
| forta radiala Fr maxima | 460 N la 3000 rpm |
| forta radiala Fr maxima | 410 N la 4000 rpm |
| forta radiala Fr maxima | 380 N la 5000 rpm |
| forta radiala Fr maxima | 360 N la 6000 rpm |
| suport de montare | flansa standard internationala |
| numarul de multimi de motoare | 1 |
| inertia rotorului | 0.59 kg.cm? |
| numarul de poli ai motorului | 10 |
| constanta de intoarcere emf | 31.17 V/krpm la 120 oC |
| forta axiala Fa maxima | 0,2 x Fr |
| centrarea adancimii colierului | 2.5 mm |
| mentinere frana | fara |
| rezolutie feedback pentru turatie | 131072 points/turn x 4096 turns |
| Second shaft | without second shaft end |
| tip produs sau componenta | servo motor |
| lungimea axului | 23 mm |
| numar de fazein retea | trifazic |
| lungime | 122 mm |
| curentul maxim Irms | 9.6 A pentru LXM32.D18M2 |
| curentul maxim Irms | 9.6 A pentru LXM32.U90M2 |
| greutate neta | 1.6 kg |
| Sizing reference | BMH0701T |
| centrarea diametrului colierului | 60 mm |
| inductanta stator | 9.1 mH la 20 oC |
| dimensiunea flansei motorului | 70 mm |
| [Us] tensiune de alimentare nominala | 240 V |
| tensiunea nominala de iesire | 450 W pentru LXM32.U90M2 la 3 A, 230 V, o singura faza |
| tensiunea nominala de iesire | 350 W pentru LXM32.D18M2 la 6 A, 115 V, o singura faza |
| Peak stall torque | 4 N.m pentru LXM32.U90M2 la 3 A, 230 V, o singura faza |
| Peak stall torque | 4.2 N.m pentru LXM32.D18M2 la 6 A, 115 V, o singura faza |
| numarul gaurilor de montaj | 4 |
| diametru arbore | 11 mm |
| diametrul orificiilor de montare | 5.5 mm |
| compatibilitate produs | LXM32.D18M2 la 115 V o singura faza |
| compatibilitate produs | LXM32.U90M2 la 230 V o singura faza |
| tip de racire | convectie naturala |
| Accuracy error [angular] | 1.4 o |
| grad de protectie IP | IP54 standard |
| capat arbore | smooth shaft |
| Nominal speed | 4000 rpm pentru LXM32.U90M2 la 3 A, 230 V, o singura faza |
| Nominal speed | 2500 rpm pentru LXM32.D18M2 la 6 A, 115 V, o singura faza |
| conexiune electrica | conectoriin unghi drept rotativi |
| Feedback type | multiturn SinCos Hiperface |
| rezistenta stator | 3.2 Ohm la 20 oC |
| Coefficient 2_1 | 8.75000000000026E-06 N.m/rpm |
| compatibilitate gama | Lexium 32 |
| Continuous stall current | 2.85 A |
| Motor voltage drop coefficient | 1 |
| cuplu nominal | 1.1 N.m pentru LXM32.U90M2 la 3 A, 230 V, o singura faza |
| cuplu nominal | 1.35 N.m pentru LXM32.D18M2 la 6 A, 115 V, o singura faza |
| Temperature magnet rt | 20 oC |
| Network number of phases | 3 |
| Coefficient 1_5 | -7.8919E-30 N.m/rpm5 |
| Coefficient 1_6 | 3.2E-34 N.m/rpm6 |
| Coefficient 1_3 | -2.965143E-22 N.m/rpm3 |
| Coefficient 1_4 | 7.11E-26 N.m/rpm4 |
| nume scurt al dispozitivului | BMH |
| Coefficient 1_1 | -1.87500000003E-05 N.m/rpm |
| Coefficient 1_2 | 5.62440546E-19 N.m/rpm? |
| constanta de cuplu | 0.49 N.m/A la 120 oC |
| Continuous stall torque | 1.4 N.m pentru LXM32.U90M2 la 3 A, 230 V, o singura faza |
| Continuous stall torque | 1.4 N.m pentru LXM32.D18M2 la 6 A, 115 V, o singura faza |
| Temperature copper hot | 135 oC |
