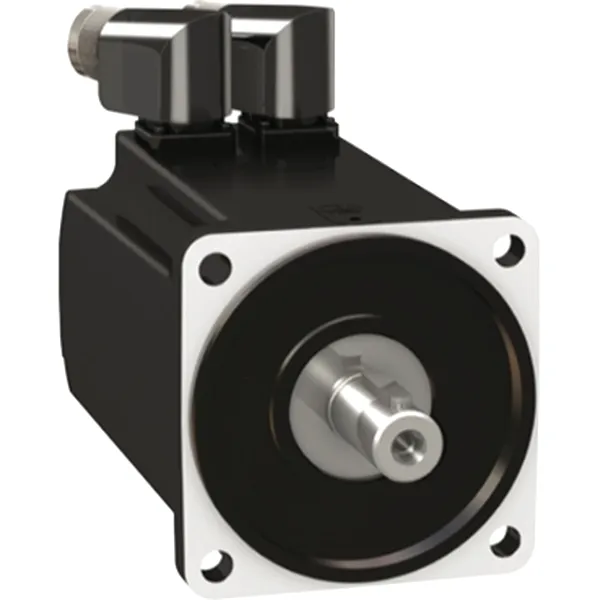

Servo motor BMH - 6.2 Nm - 6000 rpm - arb. cu cheie - cu frana - IP54
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/BMH1002P12F2A-18173.jpg "Servo motor BMH - 6.2 Nm - 6000 rpm - arb. cu cheie - cu frana - IP54")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: BMH1002P12F2A
SHARE
SPECIFICATII
| curent maxim permanent | 18.23 A |
| Circle diameter of the mounting holes | 115 mm |
| putere continua | 2.36 W |
| viteza mecanica maxima | 6000 rpm |
| Temperature magnet hot | 100 oC |
| Saturation coefficient 2 | -0.00955056179775281 |
| Saturation coefficient 3 | -1.1789470087E-18 |
| Saturation coefficient 1 | 2.3003844074E-17 |
| constanta de timp electrica a statorului | 5 ms la 20 oC |
| cuplu de mentinere | 5.5 N.m holding brake |
| forta radiala Fr maxima | 990 N la 1000 rpm |
| forta radiala Fr maxima | 790 N la 2000 rpm |
| forta radiala Fr maxima | 690 N la 3000 rpm |
| forta radiala Fr maxima | 620 N la 4000 rpm |
| forta radiala Fr maxima | 580 N la 5000 rpm |
| suport de montare | flansa standard internationala |
| numarul de multimi de motoare | 2 |
| inertia rotorului | 6.77 kg.cm? |
| numarul de poli ai motorului | 10 |
| constanta de intoarcere emf | 77 V/krpm la 120 oC |
| forta axiala Fa maxima | 0,2 x Fr |
| centrarea adancimii colierului | 3.5 mm |
| mentinere frana | cu |
| rezolutie feedback pentru turatie | 131072 points/turn x 4096 turns |
| Second shaft | without second shaft end |
| tip produs sau componenta | servo motor |
| lungimea axului | 40 mm |
| Brake pull-in power | 12 W |
| numar de fazein retea | trifazic |
| lungime | 202.3 mm |
| curentul maxim Irms | 18 A pentru LXM32.D18N4 |
| greutate neta | 6.4 kg |
| Sizing reference | BMH1002P |
| centrarea diametrului colierului | 95 mm |
| inductanta stator | 7.5 mH la 20 oC |
| dimensiunea flansei motorului | 100 mm |
| [Us] tensiune de alimentare nominala | 480 V |
| tensiunea nominala de iesire | 1600 W pentru LXM32.D18N4 la 6 A, 400 V, trifazic |
| tensiunea nominala de iesire | 1600 W pentru LXM32.D18N4 la 6 A, 480 V, trifazic |
| Peak stall torque | 18.4 N.m pentru LXM32.D18N4 la 6 A, 400 V, trifazic |
| Peak stall torque | 18.4 N.m pentru LXM32.D18N4 la 6 A, 480 V, trifazic |
| numarul gaurilor de montaj | 4 |
| latimea cheii | 30 mm |
| diametru arbore | 19 mm |
| diametrul orificiilor de montare | 9 mm |
| compatibilitate produs | LXM32.D18N4 la 400...480 V trifazic |
| tip de racire | convectie naturala |
| Accuracy error [angular] | 1.4 o |
| grad de protectie IP | IP54 standard |
| capat arbore | prevazut cu cheie |
| Nominal speed | 4000 rpm pentru LXM32.D18N4 la 6 A, 400 V, trifazic |
| Nominal speed | 4000 rpm pentru LXM32.D18N4 la 6 A, 480 V, trifazic |
| conexiune electrica | conectoriin unghi drept rotativi |
| Feedback type | multiturn SinCos Hiperface |
| rezistenta stator | 1.51 Ohm la 20 oC |
| Coefficient 2_1 | 4.99848710753859E-05 N.m/rpm |
| compatibilitate gama | Lexium 32 |
| Continuous stall current | 5.04 A |
| Motor voltage drop coefficient | 1 |
| cuplu nominal | 3.9 N.m pentru LXM32.D18N4 la 6 A, 400 V, trifazic |
| cuplu nominal | 3.9 N.m pentru LXM32.D18N4 la 6 A, 480 V, trifazic |
| Temperature magnet rt | 20 oC |
| Network number of phases | 3 |
| Coefficient 1_5 | 1.50244624458992E-17 N.m/rpm5 |
| Coefficient 1_6 | -8.3469235812636E-22 N.m/rpm6 |
| Coefficient 1_3 | 2.6731985863239E-10 N.m/rpm3 |
| Coefficient 1_4 | -9.73989671142508E-14 N.m/rpm4 |
| nume scurt al dispozitivului | BMH |
| Coefficient 1_1 | -9.9798936259E-05 N.m/rpm |
| Coefficient 1_2 | -3.06629777911547E-07 N.m/rpm? |
| constanta de cuplu | 1.2 N.m/A la 120 oC |
| Continuous stall torque | 6.2 N.m pentru LXM32.D18N4 la 6 A, 400 V, trifazic |
| Continuous stall torque | 6.2 N.m pentru LXM32.D18N4 la 6 A, 480 V, trifazic |
| Temperature copper hot | 135 oC |
