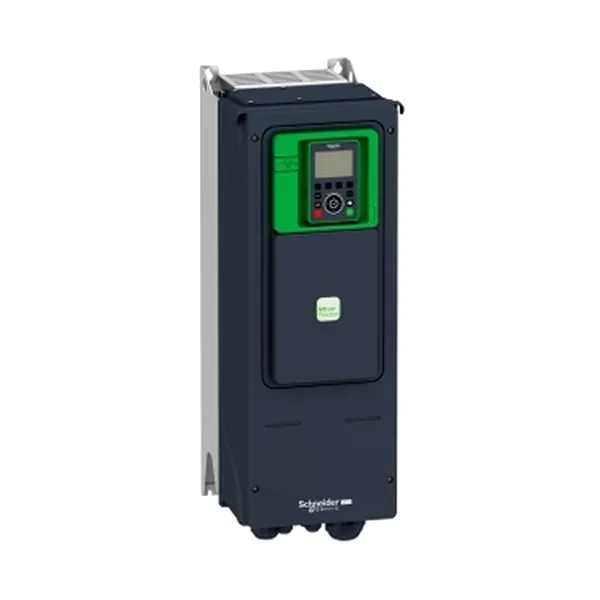

Unitate cu viteza variabila, ATV650, 11kW, 15HP, 480-480V, IP55
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/ATV650D11N4-43183.jpg "Unitate cu viteza variabila, ATV650, 11kW, 15HP, 480-480V, IP55")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: ATV650D11N4
SHARE
Alege Culoare
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/ATV650D11N4E-50404.jpg "Unitate cu viteza variabila, ATV650, 11kW, 15HP, 480-480V, IP55, comutator deconectare")
SPECIFICATII
| Certificari produs | ATEX zona 2/22 |
| Certificari produs | CSA |
| Certificari produs | ATEX INERIS |
| Certificari produs | TsV |
| curent de scurtcircuit prezumat Isc | 50 kA |
| frecventa retea electrica | 50...60 Hz |
| logica de intrare discreta | logica pozitiva (sursa) (DI1...DI8), < 5 V (stare 0), > 11 V (stare 1) |
| logica de intrare discreta | logica negativa (derivatie) (DI1...DI8), > 16 V (stare 0), < 10 V (stare 1) |
| destinatie produs | motoare asincrone |
| destinatie produs | motoare sincrone |
| puterea disipata in W | 5700 W 2,5 kHz (pentru sarcini grele) |
| tip iesire analogica | tensiune configurabila soft AQ1, AQ2 0...10 V c.c. 470 Ohm, rezolutie 10 bits |
| tip iesire analogica | curent configurabil soft AQ1, AQ2 0...20 mA, rezolutie 10 bits |
| tip iesire analogica | curent configurabil soft DQ-, DQ+ 30 V c.c. |
| tip iesire analogica | curent configurabil soft DQ-, DQ+ 100 mA |
| curent de linie | 19.8 A la 380 V (serviciu normal) |
| curent de linie | 17 A la 480 V (serviciu normal) |
| curent de linie | 14.1 A la 380 V (pentru sarcini grele) |
| curent de linie | 12.5 A la 480 V (pentru sarcini grele) |
| filtru EMC | integrat cu 50 m conformitate cu EN/IEC 61800-3 category C2 |
| filtru EMC | integrat cu 150 m conformitate cu EN/IEC 61800-3 category C3 |
| deformarea maxima sub sarcina vibratorie (in timpul functionarii) | 1.5 mm la 2...13 Hz |
| Standarde | EN/IEC 61800-3 |
| Standarde | EN/IEC 61800-3 environment 2 category C3 |
| Standarde | EN/IEC 61800-5-1 |
| Standarde | IEC 61000-3-12 |
| Standarde | IEC 60721-3 |
| Standarde | IEC 61508 |
| Standarde | IEC 13849-1 |
| Standarde | UL 508C |
| Number of HW interfaces PROFINET | 0 |
| tip de iesire discreta | iesiri releu R1A, R1B, R1C 250 V c.a. 3000 mA |
| tip de iesire discreta | iesiri releu R1A, R1B, R1C 30 V c.c. 3000 mA |
| tip de iesire discreta | iesiri releu R2A, R2C 250 V c.a. 5000 mA |
| tip de iesire discreta | iesiri releu R2A, R2C 30 V c.c. 5000 mA |
| tip de iesire discreta | iesiri releu R3A, R3C 250 V c.a. 5000 mA |
| tip de iesire discreta | iesiri releu R3A, R3C 30 V c.c. 5000 mA |
| profil de control al motorului asincron | constanta de cuplu standard |
| profil de control al motorului asincron | mod de cuplu optim |
| Number of HW interfaces industrial Ethernet | 1 |
| curent maxim de comutatie | relay output R1, R2, R3 pornit rezistiv sarcina, cos phi = 1 3 A la 30 V c.c. |
| curent maxim de comutatie | relay output R1, R2, R3 pornit inductiv sarcina, cos phi = 0.4 si stanga/dreapta = 7 ms 2 A la 250 V c.a. |
| curent maxim de comutatie | relay output R1, R2, R3 pornit inductiv sarcina, cos phi = 0.4 si stanga/dreapta = 7 ms 2 A la 30 V c.c. |
| curent maxim de comutatie | relay output R1, R2, R3 pornit rezistiv sarcina, cos phi = 1 3 A la 250 V c.a. |
| varianta | standard version |
| 4 quadrant operation possible | fals |
| mod de schimb | half duplex, full duplex, autonegociere Ethernet/Modbus TCP |
| Supporting protocol for INTERBUS | fals |
| Supporting protocol for INTERBUS-Safety | fals |
| deformarea maxima sub sarcina vibratorie (in timpul transportului) | 1.5 mm la 2...13 Hz |
| rezistenta de izolatie | > 1 MOhm 500 V c.c. pentru 1 minut la pamant |
| rezistenta la socuri | 15 gn pentru 11 ms conformitate cu IEC 60068-2-27 |
| tip produs sau componenta | variator de viteza |
| Relative symmetric network frequency tolerance | 5 % |
| putere aparenta | 10.4 kVA la 480 V (pentru sarcini grele) |
| putere aparenta | 14.1 kVA la 480 V (serviciu normal) |
| rezistenta la vibratii | 1 gn (f= 13-200 Hz) conformitate cu IEC 60068-2-6 |
| rezistenta la vibratii | 1.5 mm varf la varf (f= 2-13 Hz) conformitate cu IEC 60068-2-6 |
| grad de protectie IP | IP55 |
| Relative symmetric mains voltage tolerance | 10 % |
| tensiunea nominala de iesire | 11.0 kW |
| EMC limit value (complied) | adevarat |
| interval putere | 250-500 kW la 480-500 V 3 faze |
| interval putere | 7-11 kW la 380-440 V 3 faze |
| clasa maxima a fuzibilelor asociate | 40.0 A |
| numar de fazein retea | 3 faze |
| greutate neta | 13.7 kg |
| cu functia de siguranta Safe Direction (SDI) | fals |
| tip de polarizare | fara impedanta |
| rezolutia frecventei | intrare analogica 0.012/50 Hz |
| rezolutia frecventei | unitate de afisare 0.1 Hz |
| tip releu iesire | configurable relay logic R2 sequence relay nu 100000 cic |
| tip releu iesire | configurable relay logic R3 sequence relay nu 100000 cic |
| tip releu iesire | configurable relay logic R1 releu de defect NO/NC 100000 cic |
| 1 phase low current possible | fals |
| Permitted relative humidity (during storage) | class 1K5 according to EN 60721-3 |
| frecventa de comutare | 2...8 kHz reglabil |
| frecventa de comutare | 2...12 kHz reglabil |
| Supporting protocol for CAN | adevarat |
| Application in domestic and commercial area permitted | fals |
| numarul intrarii analogice | 3 |
| compensare alunecare motor | not available in permanent magnet motor law |
| compensare alunecare motor | poate fi suprimat |
| compensare alunecare motor | automat indiferent de sarcina |
| nivel de zgomot | 52 dB conformitate cu 86/188/EEC |
| Supporting protocol for MODBUS | adevarat |
| numar iesire discreta | 0 |
| Supporting protocol for DeviceNet Safety | fals |
| Protocol port de comunicatie | Modbus TCP |
| Protocol port de comunicatie | Ethernet |
| bucla de reglare | regulator PID reglabil |
| cu functia de siguranta Safe Position (SP) | fals |
| cu functia de siguranta Safely Limited Position (SLP) | fals |
| metoda de acces | slave Modbus TCP |
| cu functia de siguranta Safe Operating Stop (SOS) | fals |
| Permitted relative humidity (during operation) | class 3K5 according to EN 60721-3 |
| numar intrare discreta | 8 |
| curent nominal de iesire | 23.5 A |
| Putere disipata pe dispozitiv in functie de curent | 349.0 W |
| aplicatie specifica produsului | process and utilities |
| semnalizare locala | pentruembedded communication status 3 LEDs (dual colour) |
| semnalizare locala | pentrucommunication module status 4 LEDs (dual colour) |
| semnalizare locala | pentruprezenta tensiune 1 LED (rosu) |
| semnalizare locala | pentrulocal diagnostic 3 LEDs |
| Number of HW interfaces parallel | 0 |
| functie siguranta | STO (safe torque off) SIL 3 |
| eroare de liniaritate | AO1, AO2 +/- 0,2 % pentru iesire analogica |
| eroare de liniaritate | AI1, AI2, AI3 +/- 0.15 % din valoarea maxima pentru intrare analogica |
| numar de adrese | 1-247 pentru serial Modbus |
| aplicatie specifica | utility |
| altitudinea de functionare | 1000...4800 m cu declasarea curentului cu 1 % pe 100 m |
| altitudinea de functionare | <= 1000 m fara declasare |
| Supporting protocol for BACnet | fals |
| Supporting protocol for LON | fals |
| material carcasa | plastic |
| cu functia de siguranta Safe Stop 2 (SS2) | fals |
| cu functia de siguranta Safe Stop 1 (SS1) | fals |
| Design of frequency changer | U converter |
| Number of input phases | 3 |
| latime | 264 mm |
| rata de transmisie | 10, 100 Mbits |
| rata de transmisie | 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps |
| categorie de supratensiune | III |
| Supporting protocol for KNX | fals |
| adancime | 299 mm |
| putere motor hp | 10 CP pentru sarcini grele |
| putere motor hp | 15 CP serviciu normal |
| tip de intrare analogica | AI1, AI2, AI3 tensiune configurabila soft 0...10 V c.c., impedanta: 31.5 kOhm, rezolutie 12 biti |
| tip de intrare analogica | AI1, AI2, AI3 curent configurabil soft 0...20 mA, impedanta: 250 Ohm, rezolutie 12 biti |
| tip de intrare analogica | AI2 intrare analogica In tensiune - 10...10 V c.c., impedanta: 31.5 kOhm, rezolutie 12 biti |
| Number of output phases | 3 |
| Supporting protocol for PROFIsafe | fals |
| Application in industrial area permitted | adevarat |
| frecventa de alimentare | 50...60 Hz - 5...5 % |
| Computer port | adevarat |
| Environmental class (during storage) | class 1C3 according to EN 60721-3-1 |
| Environmental class (during storage) | class 1S2 according to EN 60721-3-1 |
| clasa de mediu (in timpul functionarii) | clasa 3C3 in conformitate cu IEC 60721-3-3-3 |
| clasa de mediu (in timpul functionarii) | class 3S3 according to IEC 60721-3-3 |
| perioada de esantionare | 5 ms +/- 1 ms (DI5, DI6) - intrare directa |
| perioada de esantionare | 5 ms +/- 0.1 ms (AI1, AI2, AI3) - intrare analogica |
| perioada de esantionare | 10 ms +/- 1 ms (AO1) - iesire analogica |
| perioada de esantionare | 2 ms +/- 0.5 ms (DI1...DI4) - intrare directa |
| Supporting protocol for Foundation Fieldbus | fals |
| Supporting protocol for other bus systems | fals |
| card optional | slot A modul de comunicare, PROFINET |
| card optional | slot A modul de comunicare, DeviceNet |
| card optional | slot A modul de comunicare, Modbus TCP/EtherNet/IP |
| card optional | slot A modul de comunicare, retea CANopen RJ45 |
| card optional | slot A modul de comunicare, CANopen SUB-D 9 |
| card optional | slot A modul de comunicare, CANopen screw terminals |
| card optional | slot A/slot B digital and analog I/O extension module |
| card optional | slot A/slot B output relay extension module |
| card optional | slot A modul de comunicare, Ethernet IP/Modbus TCP/MD-Link |
| card optional | modul de comunicare, BACnet MS/TP |
| card optional | modul de comunicare, Ethernet Powerlink |
| card optional | slot A modul de comunicare, Profibus DP V1 |
| conexiune electrica | line side M12 bar - 3 cabluri 3 x 185 mm? maximum per phase (serviciu normal) |
| conexiune electrica | line side M12 bar - 4 cabluri 3 x 120 mm? maximum per phase (serviciu normal) |
| conexiune electrica | motor M12 bar - 3 cabluri 3 x 185 mm? maximum per phase (serviciu normal) |
| conexiune electrica | motor M12 bar - 4 cabluri 3 x 120 mm? maximum per phase (serviciu normal) |
| conexiune electrica | line side M12 bar - 3 cabluri 3 x 185 mm? maximum per phase (pentru sarcini grele) |
| conexiune electrica | line side M12 bar - 4 cabluri 3 x 120 mm? maximum per phase (pentru sarcini grele) |
| conexiune electrica | motor M12 bar - 3 cabluri 3 x 185 mm? maximum per phase (pentru sarcini grele) |
| conexiune electrica | motor M12 bar - 4 cabluri 3 x 120 mm? maximum per phase (pentru sarcini grele) |
| conexiune electrica | line side M12 bar - 3 cabluri 3 x 150 mm? minimum per phase (serviciu normal) |
| conexiune electrica | line side M12 bar - 4 cabluri 3 x 95 mm? minimum per phase (serviciu normal) |
| conexiune electrica | motor M12 bar - 2 cabluri 3 x 185 mm? minimum per phase (serviciu normal) |
| conexiune electrica | motor M12 bar - 3 cabluri 3 x 120 mm? minimum per phase (serviciu normal) |
| conexiune electrica | line side M12 bar - 2 cabluri 3 x 185 mm? minimum per phase (pentru sarcini grele) |
| conexiune electrica | line side M12 bar - 3 cabluri 3 x 95 mm? minimum per phase (pentru sarcini grele) |
| conexiune electrica | motor M12 bar - 2 cabluri 3 x 185 mm? minimum per phase (pentru sarcini grele) |
| conexiune electrica | motor M12 bar - 3 cabluri 3 x 120 mm? minimum per phase (pentru sarcini grele) |
| conexiune electrica | control borne debrosabile 0.5...1.5 mm? AWG 20...AWG 16 |
| frecventa maxima de iesire | 500 kHz |
| Optical interface present | fals |
| Supporting protocol for TCP/IP | adevarat |
| Number of HW interfaces serial RS422 | 0 |
| cu functia de siguranta Safe brake management (SBC/SBT) | fals |
| acceleratia maxima sub sarcina vibratorie (in timpul transportului) | 10 m/s? la 13...200 Hz |
| acceleratia maxima sub sarcina de soc (in timpul transportului) | 150 m/s? la 11 ms |
| inaltime | 678 mm |
| temperatura ambientala de functionare | -15-50 oC |
| rampe de accelerare si decelerare | reglabil liniar separat, de la 0,01 la 9999 s |
| gama de produse | Altivar Process ATV600 |
| acceleratia maxima in cazul unui impact de soc (in timpul functionarii) | 150 m/s? la 11 ms |
| Maximum output voltage | 480.0 V |
| Base load current at high overload | 16.5 A |
| frecventa de iesire a convertizorului | 0.1-500 Hz |
| cadrul de transmisie | RTU |
| Supporting protocol for AS-Interface Safety at Work | fals |
| standarde | EN/IEC 61800-3 |
| standarde | environment 2 category C3 EN/IEC 61800-3 |
| standarde | EN/IEC 61800-5-1 |
| standarde | IEC 61000-3-12 |
| standarde | IEC 60721-3 |
| standarde | IEC 61508 |
| standarde | IEC 13849-1 |
| standarde | UL 508C |
| Supporting protocol for SafetyBUS P | fals |
| grad de poluare | 3 |
| cu functia de siguranta Safe Speed Monitor (SSM) | fals |
| Supporting protocol for SERCOS | fals |
| numarul iesirii releu | 3 |
| compatibilitate electromagnetica | test de imunitate la frecventa radio radiata nivel 3 conformitate cu IEC 61000-4-3 |
| compatibilitate electromagnetica | tranzienti rapizi/test de imunitate la impulsuri de ionizare nivel 4 conformitate cu IEC 61000-4-4 |
| compatibilitate electromagnetica | 1.2/50 ?s - 8/20 ?s test de imunitate la supratensiuni nivel 3 conformitate cu IEC 61000-4-5 |
| compatibilitate electromagnetica | test de imunitate la radiofrecventa condusa nivel 3 conformitate cu IEC 61000-4-6 |
| compatibilitate electromagnetica | test de imunitate la descarcari electrostatice nivel 3 conformitate cu IEC 61000-4-2 |
| temperatura ambientala de utilizare | 40-50 oC (cu) |
| temperatura ambientala de utilizare | -15-40 oC (fara declasare) |
| cu functia de siguranta Safe torque off (STO) | adevarat |
| grad de protectie IP | IP54 conformitate cu SR EN 60529 |
| grad de protectie IP | IP55 conformitate cu IEC 61800-5-1 |
| Environmental class (during transport) | class 2C3 according to EN 60721-3-2 |
| Environmental class (during transport) | class 2S1 according to EN 60721-3-2 |
| Number of HW interfaces USB | 0 |
| format date | 8 biti, configurabil impar, par sau fara paritate |
| marcaj | CE |
| Supporting protocol for ASI | fals |
| Supporting protocol for PROFIBUS | adevarat |
| Base load current at low overload | 23.5 A |
| Supporting protocol for PROFINET CBA | adevarat |
| putere motor kW | 7.5 kW (pentru sarcini grele) |
| putere motor kW | 11.0 kW (serviciu normal) |
| acceleratia maxima sub tensiune de vibratie (in timpul functionarii) | 10 m/s? la 13...200 Hz |
| Number of HW interfaces serial RS485 | 1 |
| precizie | +/- 1 % AO1, AO2 pentru o variatie a temperaturii 60 oC iesire analogica |
| precizie | +/- 0.6 % AI1, AI2, AI3 pentru o variatie a temperaturii 60 oC intrare analogica |
| acceleratia maxima sub sarcina vibratorie (in timpul depozitarii) | 10 m/s? la 13...200 Hz |
| tipul conectorului | RJ45 (on the remote graphic terminal) pentru serial Modbus |
| tipul conectorului | RJ45 (on the remote graphic terminal) pentru Ethernet/Modbus TCP |
| Number of HW interfaces serial RS232 | 0 |
| [Us] tensiune de alimentare nominala | 380...480 V |
| compatibilitate intrare | DI5, DI6 intrare directa nivel 1 PLC conformitate cu IEC 65A-68 |
| compatibilitate intrare | STOA, STOB intrare directa nivel 1 PLC conformitate cu EN/IEC 61131-2 |
| compatibilitate intrare | DI1...DI6 intrare directa nivel 1 PLC conformitate cu EN/IEC 61131-2 |
| Supporting protocol for Data-Highway | fals |
| crestere temporara admisibila a curentului | 1.5 x In in timpul 60 s (pentru sarcini grele) |
| crestere temporara admisibila a curentului | 1.1 x In in timpul 60 s (serviciu normal) |
| Curent maxim de intrare | 19.8 A |
| tip demaror motor | variable speed drive |
| Supporting protocol for PROFINET IO | adevarat |
| curent tranzitoriu maxim | 24.8 A in timpul 60 s (pentru sarcini grele) |
| curent tranzitoriu maxim | 25.9 A in timpul 60 s (serviciu normal) |
| [Us] tensiune nominala de alimentare | 380...480 V - 15...10 % |
| nivel de zgomot | 52 dB |
| mod de montare | wall mount |
| grad de poluare | 2 conformitate cu EN/IEC 61800-5-1 |
| Operating element present | adevarat |
| Permitted relative humidity (during transport) | class 2K5 according to EN 60721-3 |
| numarul iesirii analogice | 2 |
| interfata fizica | Ethernet |
| interfata fizica | RS 485 cu 2 fire |
| grad de protectie NEMA | NEMA 1 |
| temperatura de depozitare | -40-70 oC |
| logica de intrare discreta | 16 preset speeds |
| curentul minim de comutare | relay output R1, R2, R3 5 mA la 24 V c.c. |
| timp de reimprospatare | relay output (R1, R2, R3)5 ms (+/- 0.5 ms) |
| Supporting protocol for DeviceNet | fals |
| tip de racire | convectie fortata |
| montare carcasa | montaj pe perete |
| Supporting protocol for EtherNet/IP | adevarat |
| curent la iesire continuu | 16.5 A la 2,5 kHz pentru pentru sarcini grele |
| curent la iesire continuu | 23.5 A la 4 kHz pentru serviciu normal |
| Number of inputs, potential-free | 0 |
| umiditate relativa | 5-95 % fara condensare conformitate cu IEC 60068-2-3 |
| Number of inputs, bidirectional, not potential-free | 0 |
| izolatie | Intre alimentare si bornele de control |
| cu functia de siguranta Safe programmable logic | fals |
| Brake chopper integrated | fals |
| tensiune de iesire | <= tensiunea de alimentare |
| pozitie de operare | vertical +/- 10 grade |
| frecventa de comutare nominala | 4 kHz |
| Cantitate pe set | 1 |
| THDI maxim | <48 % from 80...100 % of load conformitate cu IEC 61000-3-12 |
| Putere disipata curent static independent | 17.0 W |
| Supporting protocol for SUCONET | fals |
| Capacity of DC link | 1000.0 ?F |
| franare sau imobil | cu injectie c.c. |
| acceleratia maxima sub sarcina de soc (in timpul depozitarii) | 150 m/s? la 11 ms |
| tip de intrare discreta | DI7, DI8 programmable as pulse input 0-30 kHz, 24 V c.c. (<= 30 V) |
| tip de protectie | safe torque off motor |
| tip de protectie | Intrerupere faza motor motor |
| tip de protectie | protectie termica variator |
| tip de protectie | safe torque off variator |
| tip de protectie | supraincalzire variator |
| tip de protectie | supracurent Intre fazele de iesire si pamant variator |
| tip de protectie | overload of output voltage variator |
| tip de protectie | protectie la scurtcircuit variator |
| tip de protectie | Intrerupere faza motor variator |
| tip de protectie | supratensiuni pe magistrala de c.c. variator |
| tip de protectie | supratensiune In linia de alimentare variator |
| tip de protectie | scaderea tensiunii de alimentare variator |
| tip de protectie | pierdere de faza In alimentarea liniei de alimentare variator |
| tip de protectie | overspeed variator |
| tip de protectie | defectarea circuitului de comanda variator |
| tip de protectie | protectie termica motor |
| Number of HW interfaces serial TTY | 0 |
| alimentare | sursa interna pentru potentiometrul de referinta (1 la 10 kOhm) 10.5 V c.c. +/- 5 %, <10 mA, tip de protectie: protectie la suprasarcina si scurtcircuit |
| alimentare | internal supply for digital inputs and STO 24 V c.c. (21-27 V), <200 mA, tip de protectie: protectie la suprasarcina si scurtcircuit |
| alimentare | external supply for digital inputs 24 V c.c. (19-30 V), <1.25 mA, tip de protectie: protectie la suprasarcina si scurtcircuit |
| Number of HW interfaces other | 0 |
| cu functia de siguranta Safely Limited Speed (SLS) | fals |
| nume scurt al dispozitivului | ATV650 |
| Ambient air transport temperature | -40-70 oC |
| deformarea maxima sub sarcina vibratorie (in timpul depozitarii) | 1.5 mm la 2...13 Hz |
| profil de control al motorului sincron | synchronous reluctance motor |
| profil de control al motorului sincron | permanent magnet motor |
ÎNTREBĂRI
Distribuie produsul:
SHARE
Vezi produse similare din categorie
0 VOTURI
2387290 lei
Alți clienți au vizualizat și
0.00 (0 Review-uri)
Rețele Sociale
© Elematis 2024. Termeni si conditii.
