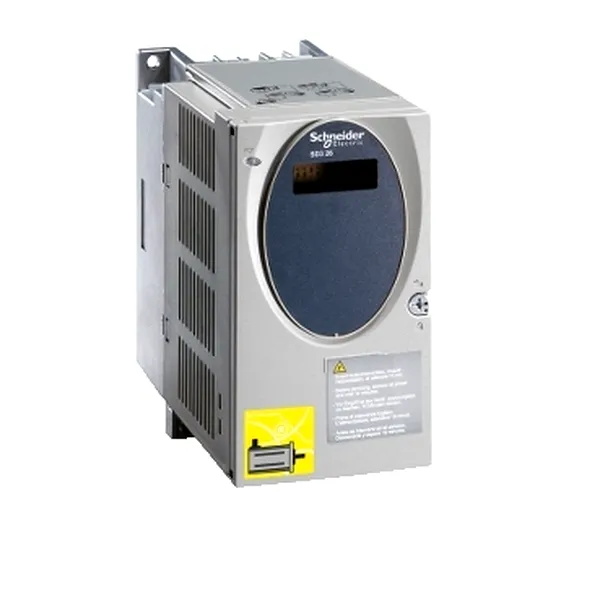

Unitate Motor Pentru Controlul Miscarii, SD326 - Impuls/Detectare, 2.5 A
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/SD326RU25S2-20885.jpg "Unitate Motor Pentru Controlul Miscarii, SD326 - Impuls/Detectare, 2.5 A")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: SD326RU25S2
SHARE
SPECIFICATII
| Certificari produs | UL |
| Certificari produs | cUL |
| interfata fizica | RS422 - ENC_A/ENC_B signal input |
| Standarde | EN/IEC 61800-5-1 |
| Standarde | EN/IEC 61800-3 |
| Standarde | EN/IEC 61800-3 environment 2 |
| Standarde | EN/IEC 61800-3 environment 1 |
| Standarde | EN/IEC 50178 |
| curentul de varf | 60 A |
| Maximum motor phase current | 2.5 A |
| formatul unitatii | block |
| rezistenta la socuri | 15 gn pentru 11 ms conformitate cu EN/IEC 60068-2-27 |
| tip produs sau componenta | motion stepper drive |
| tip tensiune de alimentare | c.a./c.c. |
| consum de curent | <= 0.2 mA 24 V control voltage |
| rezistenta la vibratii | 1 gn (f= 13-150 Hz) conformitate cu EN/IEC 60068-2-6 |
| rezistenta la vibratii | 1.5 mm (f= 3-13 Hz) conformitate cu EN/IEC 60068-2-6 |
| Residual ripple | <= 5 % (24 V control voltage) |
| numar de fazein retea | o singura faza |
| greutate neta | 1.1 kg |
| curent de fuga maxim | 30 mA IEC 60990-3 |
| tensiunea maximC de comutatie | 30 V c.c. (readiness signal output) |
| starea 1 garantata a tensiunii | 15...30 V pentru 24 V optocoupler input signals |
| starea 1 garantata a tensiunii | 2.5...5.25 V pentru 5 V optocoupler input signals |
| curent de scurtcircuit | 0.5 kA |
| limitele frecventei retelei | 50-60 Hz (- 15...10 %) |
| altitudinea de functionare | <= 1000 m fCrC declasare |
| altitudinea de functionare | > 1000...< 2000 m fCrC declasare (maximum ambient temperature 40oC, no protective film, lateral distance of > 50mm) |
| latime | 72 mm |
| categorie de supratensiune | III |
| Putere nominala | 180 W la 115 V |
| Putere nominala | 270 W la 230 V |
| adancime | 140 mm |
| Network number of phases | 1 |
| [Us] tensiune de alimentare nominala | 100...120 V - 15...10 % |
| [Us] tensiune de alimentare nominala | 200...230 V - 15...10 % |
| viteza mecanica maxima | 3000 rpm |
| inaltime | 145 mm |
| curent maxim de comutatie | 200 mA (readiness signal output) |
| curent maxim de comutatie | 50 mA (24 V output signals)RM-FAULT_OUT |
| curent maxim de comutatie | 1.7 mA (24 V output signals)+BRAKE_OUT |
| gama de produse | Lexium SD3 |
| tensiune de iesire | <= 30 V (24 V output signals) |
| tensiune de iesire | 4.75...5.25 V (ENC+5V_OUT signal output) |
| grad de poluare | nivelul 2 |
| compatibilitate electromagnetica | descCrcare electrostaticC nivel 3 conformitate cu EN/IEC 61000-4-2 |
| compatibilitate electromagnetica | imunitate la tranzienti electrici nivel 4 conformitate cu EN/IEC 61000-4-4 |
| compatibilitate electromagnetica | imunitate la interferente radioelectrice radiate nivel 3 conformitate cu EN/IEC 61000-4-3 |
| compatibilitate electromagnetica | impuls de tensiune/curent nivel 3 conformitate cu EN/IEC 61000-4-5 |
| cadere de tensiune maxima | <1 V 50 mA load pentru 24 V output signals |
| cadere de tensiune maxima | <1 V 50 mA load pentru ENC+5V_OUT signal output |
| cadere de tensiune maxima | <1 V 50 mA load pentru readiness signal output |
| marcaj | CE |
| curent de intrare | 25 mA pentru 5 V optocoupler input signals |
| curent de intrare | 7 mA pentru 24 V optocoupler input signals |
| temperatura de utilizare | 0-40 oC conformitate cu UL |
| temperatura de utilizare | 0-50 oC |
| starea 0 garantata a tensiunii | <= 5 V pentru 24 V optocoupler input signals |
| starea 0 garantata a tensiunii | <= 0.5 V pentru 5 V optocoupler input signals |
| interfa?a de comunica?ie | pulse/direction, integrat |
| calibrul fuzibilului asociat | 6 A la 115 V |
| calibrul fuzibilului asociat | 6 A la 230 V |
| functie disponibila | rotation monitoring |
| functie disponibila | holding brake monitoring |
| limite tensiune de alimentare | 200-240 V |
| limite tensiune de alimentare | 100-120 V |
| frecventa maxima de intrare | 200 kHz pentru 24 V optocoupler input signals |
| frecventa maxima de intrare | 200 kHz pentru 5 V optocoupler input signals |
| frecventa maxima de intrare | 400 kHz pentru ENC_A/ENC_B signal input |
| temperatura de depozitare | -25-70 oC |
| Supply voltage description | single phase 230 V |
| Supply voltage description | single phase 115 V |
| tip de racire | convectie naturala |
| umiditate relativa | 5-85 % fCrC condensare |
| grad de protectie IP | IP20 |
| grad de protectie IP | In partea de sus IP40 (without removal of protective film) |
| Cod compatibilitate | SD326 |
| nume scurt al dispozitivului | SD326 |
| tensiune de intrare | 24 V -15 %/+20 % pentru 24 V control voltage |
