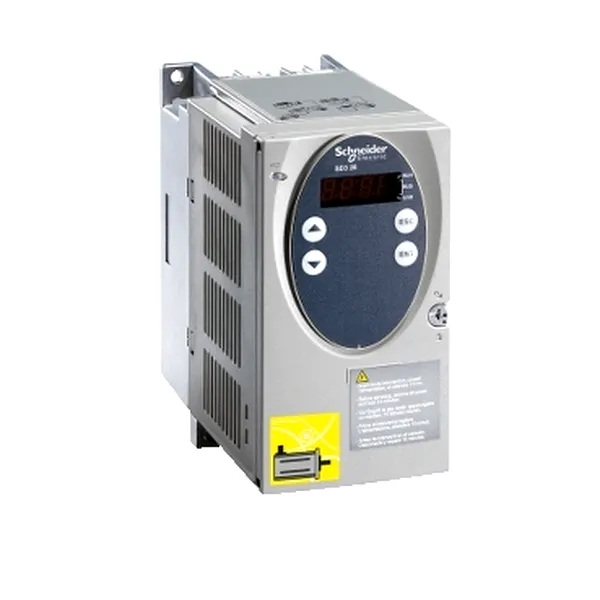

Unitate Motor Pentru Controlul Miscarii - Sd328 -
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/SD328AU25S2-11622.jpg "Unitate Motor Pentru Controlul Miscarii - Sd328 - <Lt/>= 2.5 A")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: SD328AU25S2
SHARE
SPECIFICATII
| Certificari produs | UL |
| Certificari produs | cUL |
| Certificari produs | TsV |
| conexiune electrica | conector RJ45 pentru CANopen interface |
| conexiune electrica | conector RJ45 pentru Modbus interface |
| conexiune electrica | spring terminal pentru CANopen interface |
| interfata fizica | RS 485 cu 2 fire Modbus |
| interfata fizica | RS422 - pulse/direction interface |
| interfata fizica | RS422 - signal input ENC_A, ENC_B, ENC_I |
| Standarde | EN/IEC 61800-3 |
| Standarde | EN/IEC 61800-5-1 |
| Standarde | EN/IEC 61800-3 environment 2 |
| Standarde | EN/IEC 50178 |
| Standarde | EN/IEC 61800-3 environment 1 |
| curentul de varf | 60 A |
| Maximum motor phase current | 2.5 A |
| format data | 8 biti, 1 stop, paritate parC pentru Modbus |
| format data | 8 bits, no parity, 1 stop pentru Modbus |
| format data | 8 bits, no parity, 2 stop pentru Modbus |
| format data | 8 bits, odd parity, 1 stop pentru Modbus |
| formatul unitatii | block |
| rezistenta la socuri | 15 gn pentru 11 ms conformitate cu EN/IEC 60068-2-27 |
| tip produs sau componenta | motion stepper drive |
| tip tensiune de alimentare | c.a./c.c. |
| consum de curent | 3 A 230 V sursa principalC |
| consum de curent | 4 A 115 V sursa principalC |
| consum de curent | <= 0.2 mA 24 V control voltage |
| rezistenta la vibratii | 1 gn (f= 13-150 Hz) conformitate cu EN/IEC 60068-2-6 |
| rezistenta la vibratii | 1.5 mm (f= 3-13 Hz) conformitate cu EN/IEC 60068-2-6 |
| Residual ripple | < 5 % (24 V control voltage) |
| numar de fazein retea | o singura faza |
| greutate neta | 1.1 kg |
| curent de fuga maxim | 30 mA <10 m IEC 60990-3 |
| serviciu de comunicare | 1 PDO configurable pentru CANopen |
| serviciu de comunicare | read hold register (03), maximum 63 words pentru Modbus |
| serviciu de comunicare | read/write multiple registers (23), maximum 63/59 words pentru Modbus |
| serviciu de comunicare | write multiple registers (16), maximum 61 words pentru Modbus |
| serviciu de comunicare | scriere un sigur registru (06) pentru Modbus |
| serviciu de comunicare | 2 SDOs receive pentru CANopen |
| serviciu de comunicare | 2 SDOs send pentru CANopen |
| serviciu de comunicare | 3 PDOs as per DSP 402 pentru CANopen |
| serviciu de comunicare | CiA DSP 402 profile pentru CANopen |
| serviciu de comunicare | diagnostics (08) pentru Modbus |
| serviciu de comunicare | emergency pentru CANopen |
| serviciu de comunicare | note guarding, heartbeat pentru CANopen |
| serviciu de comunicare | identificare dispozitiv de citire (43) pentru Modbus |
| semnalizare locala | 1 LED - ERR pentru CANopen |
| semnalizare locala | 1 LED - RUN pentru CANopen |
| starea 1 garantata a tensiunii | 15...30 V pentru 24 V input signals |
| curent de scurtcircuit | 0.5 kA |
| rata de transmisie | 125 kbps, 250 kbps, 500 kbps, 1 Mbps pentru CANopen |
| rata de transmisie | 9600, 19200, 38400 bps pentru Modbus |
| metoda de acces | slave CANopen |
| limitele frecventei retelei | 50-60 Hz (- 15...10 %) |
| Safety function | safe torque off safety function pentru machine conformitate cu IEC/EN 61800-5-2 |
| Safety function | safe torque off safety function pentru machine conformitate cu ISO 13849-1 level d |
| Safety function | safe torque off safety function pentru system process conformitate cu EN/IEC 61508 level SIL2 |
| Safety function | safe torque off safety function pentru system process conformitate cu IEC/EN 61800-5-2 |
| numar de adrese | 1-127 pentru CANopen |
| numar de adrese | 1-247 pentru Modbus |
| rezistentC | 5 kOhm (pulse/direction interface) |
| rezistentC | 10 kOhm (analogue input signals) |
| altitudinea de functionare | <= 1000 m fCrC declasare |
| altitudinea de functionare | > 1000...< 2000 m fCrC declasare (maximum ambient temperature 40oC, no protective film, lateral distance of > 50mm) |
| tip de intrare analogica | tensiune - 10...10 V, rezolutie: 14 bi?i 0.25 ms |
| latime | 72 mm |
| categorie de supratensiune | III |
| Putere nominala | 180 W la 115 V |
| Putere nominala | 270 W la 230 V |
| adancime | 140 mm |
| pierderi de putere | <= 26 W |
| Network number of phases | 1 |
| [Us] tensiune de alimentare nominala | 100...120 V - 15...10 % |
| [Us] tensiune de alimentare nominala | 200...230 V - 15...10 % |
| viteza mecanica maxima | 3000 rpm |
| inaltime | 145 mm |
| curent maxim de comutatie | 50 mA (24 V output signals) |
| gama de produse | Lexium SD3 |
| tensiune de iesire | <= 30 V (24 V output signals) |
| tensiune de iesire | 4.75...5.25 V (ENC+5V_OUT signal output) |
| mod de transmisie | RTU pentru Modbus |
| dispozitiv instalat | 127 stepper motor drives pentru CANopen |
| dispozitiv instalat | 31 stepper motor drives pentru Modbus |
| grad de poluare | nivelul 2 |
| compatibilitate electromagnetica | descCrcare electrostaticC nivel 3 conformitate cu EN/IEC 61000-4-2 |
| compatibilitate electromagnetica | imunitate la tranzienti electrici nivel 4 conformitate cu EN/IEC 61000-4-4 |
| compatibilitate electromagnetica | imunitate la interferente radioelectrice radiate nivel 3 conformitate cu EN/IEC 61000-4-3 |
| compatibilitate electromagnetica | impuls de tensiune/curent nivel 3 conformitate cu EN/IEC 61000-4-5 |
| cadere de tensiune maxima | <1 V 50 mA load pentru 24 V output signals |
| marcaj | CE |
| curent de intrare | 10 mA pentru 24 V input signals |
| temperatura de utilizare | 0-50 oC |
| starea 0 garantata a tensiunii | -3...5 V pentru 24 V input signals |
| interfa?a de comunica?ie | CANopen, integrat |
| interfa?a de comunica?ie | analogue input, integrat |
| interfa?a de comunica?ie | Modbus, integrat |
| calibrul fuzibilului asociat | 6 A la 115 V |
| calibrul fuzibilului asociat | 6 A la 230 V |
| limite tensiune de alimentare | 200-240 V |
| limite tensiune de alimentare | 100-120 V |
| frecventa maxima de intrare | 200 kHz pentru signal input ENC_A, ENC_B, ENC_I tip de control puls/direc?ie |
| frecventa maxima de intrare | 400 kHz pentru signal input ENC_A, ENC_B, ENC_I tip de control A/B |
| temperatura de depozitare | -25-70 oC |
| Supply voltage description | single phase 230 V |
| Supply voltage description | single phase 115 V |
| tip magistrala | fieldbus |
| tip de racire | convectie naturala |
| umiditate relativa | 5-85 % fCrC condensare |
| grad de protectie IP | IP20 |
| grad de protectie IP | OEn partea de sus IP40 (without removal of protective film) |
| Cod compatibilitate | SD328 |
| frecventa maxima de iesire | 400 kHz pentru pulse/direction interface A/B |
| frecventa maxima de iesire | 200 kHz pentru pulse/direction interface puls/direc?ie |
| nume scurt al dispozitivului | SD328 |
| tensiune de intrare | 24 V -15 %/+20 % pentru 24 V control voltage |
| tensiune de intrare | -10...10 V pentru analogue input signals |
