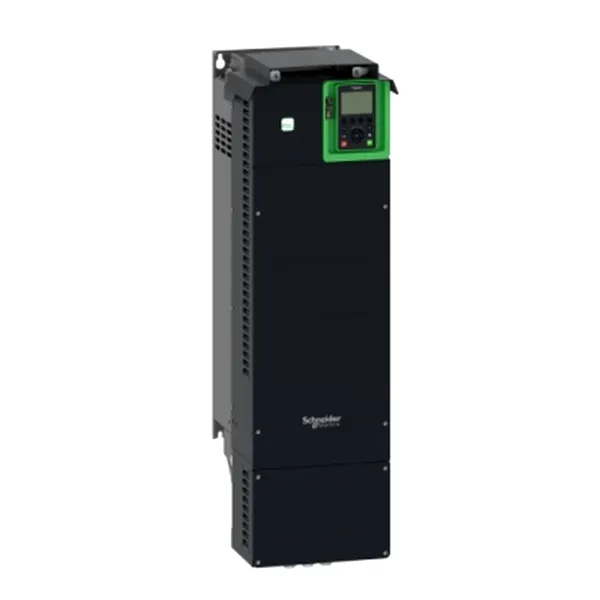

Variator de viteza ATV630, 55kW, 75HP, 480-480V, IP21, UL tip 1
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: ATV630D55N4
SPECIFICATII
Certificari produs | CSA |
Certificari produs | UL |
Certificari produs | DNV-GL |
Certificari produs | ATEX INERIS |
Certificari produs | ATEX zona 2/22 |
Certificari produs | TsV |
curent de scurtcircuit prezumat Isc | 50 kA |
frecventa retea electrica | 50...60 Hz |
logica de intrare discreta | logica pozitiva (sursa) (DI1...DI8), < 5 V (stare 0), > 11 V (stare 1) |
logica de intrare discreta | logica negativa (derivatie) (DI1...DI8), > 16 V (stare 0), < 10 V (stare 1) |
destinatie produs | motoare asincrone |
destinatie produs | motoare sincrone |
puterea disipata in W | convectie naturala 131 W la 380 V 2,5 kHz |
puterea disipata in W | convectie fortata 917 W la 380 V 2,5 kHz |
tip iesire analogica | tensiune configurabilC soft AQ1, AQ2 0...10 V c.c. 470 Ohm, rezolutie 10 bits |
tip iesire analogica | curent configurabil soft AQ1, AQ2 0...20 mA, rezolutie 10 bits |
tip iesire analogica | curent configurabil soft DQ-, DQ+ 30 V c.c. |
tip iesire analogica | curent configurabil soft DQ-, DQ+ 100 mA |
curent de linie | 97.2 A la 380 V (serviciu normal) |
curent de linie | 84.2 A la 480 V (serviciu normal) |
curent de linie | 81.4 A la 380 V (pentru sarcini grele) |
curent de linie | 71.8 A la 480 V (pentru sarcini grele) |
filtru EMC | integrat cu 150 m conformitate cu EN/IEC 61800-3 category C3 |
deformarea maxima sub sarcinC vibratorie (in timpul functionarii) | 1.5 mm la 2...13 Hz |
Standarde | UL 508C |
Standarde | EN/IEC 61800-3 |
Standarde | EN/IEC 61800-3 environment 1 category C2 |
Standarde | EN/IEC 61800-3 environment 2 category C3 |
Standarde | EN/IEC 61800-5-1 |
Standarde | IEC 61000-3-12 |
Standarde | IEC 60721-3 |
Standarde | IEC 61508 |
Standarde | IEC 13849-1 |
Number of HW interfaces PROFINET | 0 |
tip de iesire discreta | iesiri releu R1A, R1B, R1C 250 V c.a. 3000 mA |
tip de iesire discreta | iesiri releu R1A, R1B, R1C 30 V c.c. 3000 mA |
tip de iesire discreta | iesiri releu R2A, R2C 250 V c.a. 5000 mA |
tip de iesire discreta | iesiri releu R2A, R2C 30 V c.c. 5000 mA |
tip de iesire discreta | iesiri releu R3A, R3C 250 V c.a. 5000 mA |
tip de iesire discreta | iesiri releu R3A, R3C 30 V c.c. 5000 mA |
profil de control al motorului asincron | constanta de cuplu standard |
profil de control al motorului asincron | cuplu variabil standard |
profil de control al motorului asincron | mod de cuplu optim |
Number of HW interfaces industrial Ethernet | 1 |
curent maxim de comutatie | relay output R1, R2, R3 pornit rezistiv sarcina, cos phi = 1 3 A la 250 V c.a. |
curent maxim de comutatie | relay output R1, R2, R3 pornit rezistiv sarcina, cos phi = 1 3 A la 30 V c.c. |
curent maxim de comutatie | relay output R1, R2, R3 pornit inductiv sarcina, cos phi = 0.4 si stanga/dreapta = 7 ms 2 A la 250 V c.a. |
curent maxim de comutatie | relay output R1, R2, R3 pornit inductiv sarcina, cos phi = 0.4 si stanga/dreapta = 7 ms 2 A la 30 V c.c. |
varianta | standard version |
4 quadrant operation possible | fals |
mod de schimb | half duplex, full duplex, autonegociere Ethernet/Modbus TCP |
Supporting protocol for INTERBUS | fals |
Supporting protocol for INTERBUS-Safety | fals |
deformarea maxima sub sarcina vibratorie (in timpul transportului) | 1.5 mm la 2...13 Hz |
rezistenta de izolatie | > 1 MOhm 500 V c.c. pentru 1 minut la pCmfnt |
rezistenta la socuri | 15 gn pentru 11 ms conformitate cu IEC 60068-2-27 |
tip produs sau componenta | variator de viteza |
Relative symmetric network frequency tolerance | 5 % |
putere aparenta | 70 kVA la 480 V (serviciu normal) |
putere aparenta | 59.7 kVA la 480 V (pentru sarcini grele) |
rezistenta la vibratii | 1.5 mm vfrf la vfrf (f= 2-13 Hz) conformitate cu IEC 60068-2-6 |
rezistenta la vibratii | 1 gn (f= 13-200 Hz) conformitate cu IEC 60068-2-6 |
grad de protectie IP | IP21 |
Relative symmetric mains voltage tolerance | 10 % |
tensiunea nominala de iesire | 55.0 kW |
EMC limit value (complied) | adevarat |
interval putere | 55-100 kW la 380-440 V 3 faze |
interval putere | 55-100 kW la 480-500 V 3 faze |
clasa maxima a fuzibilelor asociate | 160.0 A |
numar de fazein retea | 3 faze |
greutate neta | 56.5 kg |
cu functia de siguranta Safe Direction (SDI) | fals |
tip de polarizare | fara impedanta |
rezolutia frecventei | unitate de afisare 0.1 Hz |
rezolutia frecventei | intrare analogicC 0.012/50 Hz |
tip releu iesire | configurable relay logic R1 releu de defect NO/NC 100000 cic |
tip releu iesire | configurable relay logic R2 sequence relay nu 100000 cic |
tip releu iesire | configurable relay logic R3 sequence relay nu 100000 cic |
1 phase low current possible | fals |
Permitted relative humidity (during storage) | class 1K5 according to EN 60721-3 |
frecventa de comutare | 2.5...8 kHz cu |
frecventa de comutare | 2...8 kHz reglabil |
Supporting protocol for CAN | adevarat |
Application in domestic and commercial area permitted | fals |
numarul intrarii analogice | 3 |
compensare alunecare motor | not available in permanent magnet motor law |
compensare alunecare motor | poate fi suprimat |
compensare alunecare motor | automat indiferent de sarcina |
compensare alunecare motor | reglabil |
nivel de zgomot | 62.4 dB conformitate cu 86/188/EEC |
Supporting protocol for MODBUS | adevarat |
numar iesire discreta | 0 |
Supporting protocol for DeviceNet Safety | fals |
Protocol port de comunicatie | Ethernet |
Protocol port de comunicatie | serial Modbus |
Protocol port de comunicatie | Modbus TCP |
bucla de reglare | regulator PID reglabil |
cu functia de siguranta Safe Position (SP) | fals |
cu functia de siguranta Safely Limited Position (SLP) | fals |
metoda de acces | slave Modbus TCP |
cu functia de siguranta Safe Operating Stop (SOS) | fals |
Permitted relative humidity (during operation) | class 3K5 according to EN 60721-3 |
numar intrare discreta | 8 |
curent nominal de iesire | 106.0 A |
Putere disipata pe dispozitiv in functie de curent | 1228.0 W |
aplicatie specifica produsului | process and utilities |
semnalizare locala | pentrulocal diagnostic 3 LEDs |
semnalizare locala | pentruembedded communication status 3 LEDs (dual colour) |
semnalizare locala | pentrucommunication module status 4 LEDs (dual colour) |
semnalizare locala | pentruprezenta tensiune 1 LED (rosu) |
Number of HW interfaces parallel | 0 |
functie siguranta | STO (safe torque off) SIL 3 |
eroare de liniaritate | AI1, AI2, AI3 +/- 0.15 % din valoarea maximC pentru intrare analogicC |
eroare de liniaritate | AO1, AO2 +/- 0,2 % pentru iesire analogica |
numar de adrese | 1-247 pentru serial Modbus |
aplicatie specifica | utility |
altitudinea de functionare | <= 1000 m fCrC declasare |
altitudinea de functionare | 1000...4800 m cu declasarea curentului cu 1 % pe 100 m |
Supporting protocol for BACnet | fals |
Supporting protocol for LON | fals |
material carcasa | sheet steel |
cu functia de siguranta Safe Stop 2 (SS2) | fals |
cu functia de siguranta Safe Stop 1 (SS1) | fals |
Design of frequency changer | U converter |
Number of input phases | 3 |
latime | 290 mm |
rata de transmisie | 10, 100 Mbits |
rata de transmisie | 4800 bps, 9600 bps, 19200 bps, 38.4 Kbps |
categorie de supratensiune | III |
Supporting protocol for KNX | fals |
adancime | 323 mm |
putere motor hp | 75 CP serviciu normal |
putere motor hp | 60 CP pentru sarcini grele |
tip de intrare analogica | AI1, AI2, AI3 tensiune configurabilC soft 0...10 V c.c., impedantC: 31.5 kOhm, rezolutie 12 biti |
tip de intrare analogica | AI1, AI2, AI3 curent configurabil soft 0...20 mA, impedantC: 250 Ohm, rezolutie 12 biti |
tip de intrare analogica | AI2 intrare analogicC In tensiune - 10...10 V c.c., impedantC: 31.5 kOhm, rezolutie 12 biti |
Number of output phases | 3 |
Supporting protocol for PROFIsafe | fals |
Application in industrial area permitted | adevarat |
frecventa de alimentare | 50...60 Hz - 5...5 % |
Computer port | adevarat |
Environmental class (during storage) | class 1C3 according to EN 60721-3-1 |
Environmental class (during storage) | class 1S2 according to EN 60721-3-1 |
clasa de mediu (in timpul functionarii) | clasa 3C3 in conformitate cu IEC 60721-3-3-3 |
clasa de mediu (in timpul functionarii) | class 3S3 according to IEC 60721-3-3 |
perioada de esantionare | 2 ms +/- 0.5 ms (DI1...DI4) - intrare directC |
perioada de esantionare | 5 ms +/- 1 ms (DI5, DI6) - intrare directC |
perioada de esantionare | 5 ms +/- 0.1 ms (AI1, AI2, AI3) - intrare analogicC |
perioada de esantionare | 10 ms +/- 1 ms (AO1) - iesire analogicC |
Supporting protocol for Foundation Fieldbus | fals |
Supporting protocol for other bus systems | fals |
card optional | slot A modul de comunicare, Profibus DP V1 |
card optional | slot A modul de comunicare, PROFINET |
card optional | slot A modul de comunicare, DeviceNet |
card optional | slot A modul de comunicare, Modbus TCP/EtherNet/IP |
card optional | slot A modul de comunicare, retea CANopen RJ45 |
card optional | slot A modul de comunicare, CANopen SUB-D 9 |
card optional | slot A modul de comunicare, CANopen screw terminals |
card optional | slot A/slot B digital and analog I/O extension module |
card optional | slot A/slot B output relay extension module |
card optional | slot A modul de comunicare, Ethernet IP/Modbus TCP/MD-Link |
card optional | modul de comunicare, BACnet MS/TP |
card optional | modul de comunicare, Ethernet Powerlink |
conexiune electrica | control borne debrosabile 0.5...1.5 mm? AWG 20...AWG 16 |
conexiune electrica | line side borna cu surub 70...120 mm? AWG 1/0...250 kcmil |
conexiune electrica | motor borna cu surub 70...120 mm? AWG 1/0...250 kcmil |
grad de protectie | UL tip 1 conformitate cu UL 508C |
frecventa maxima de iesire | 500 kHz |
Optical interface present | fals |
Supporting protocol for TCP/IP | adevarat |
Number of HW interfaces serial RS422 | 0 |
cu functia de siguranta Safe brake management (SBC/SBT) | fals |
acceleratia maxima sub sarcina vibratorie (in timpul transportului) | 10 m/s? la 13...200 Hz |
acceleratia maxima sub sarcina de soc (in timpul transportului) | 150 m/s? la 11 ms |
inaltime | 922 mm |
temperatura ambientala de functionare | -15-60 oC |
rampe de accelerare si decelerare | reglabil liniar separat, de la 0,01 la 9999 s |
gama de produse | Altivar Process ATV600 |
acceleratia maxima in cazul unui impact de soc (in timpul functionarii) | 150 m/s? la 11 ms |
Maximum output voltage | 480.0 V |
Base load current at high overload | 88.0 A |
frecventa de iesire a convertizorului | 0.1-500 Hz |
cadrul de transmisie | RTU |
Supporting protocol for AS-Interface Safety at Work | fals |
standarde | UL 508C |
standarde | EN/IEC 61800-3 |
standarde | environment 1 category C2 EN/IEC 61800-3 |
standarde | environment 2 category C3 EN/IEC 61800-3 |
standarde | EN/IEC 61800-5-1 |
standarde | IEC 61000-3-12 |
standarde | IEC 60721-3 |
standarde | IEC 61508 |
standarde | IEC 13849-1 |
Supporting protocol for SafetyBUS P | fals |
grad de poluare | 2 |
cu functia de siguranta Safe Speed Monitor (SSM) | fals |
Supporting protocol for SERCOS | fals |
numarul iesirii releu | 3 |
compatibilitate electromagnetica | test de imunitate la descarcari electrostatice nivel 3 conformitate cu IEC 61000-4-2 |
compatibilitate electromagnetica | test de imunitate la frecventa radio radiata nivel 3 conformitate cu IEC 61000-4-3 |
compatibilitate electromagnetica | tranzienti rapizi/test de imunitate la impulsuri de ionizare nivel 4 conformitate cu IEC 61000-4-4 |
compatibilitate electromagnetica | 1.2/50 ?s - 8/20 ?s test de imunitate la supratensiuni nivel 3 conformitate cu IEC 61000-4-5 |
compatibilitate electromagnetica | test de imunitate la radiofrecventC condusC nivel 3 conformitate cu IEC 61000-4-6 |
temperatura ambientala de utilizare | -15-50 oC (fCrC declasare) |
temperatura ambientala de utilizare | 50-60 oC (cu) |
cu functia de siguranta Safe torque off (STO) | adevarat |
grad de protectie IP | IP21 conformitate cu IEC 61800-5-1 |
grad de protectie IP | IP21 conformitate cu SR EN 60529 |
volumul aerului de racire | 295 m3/h |
Environmental class (during transport) | class 2C3 according to EN 60721-3-2 |
Environmental class (during transport) | class 2S1 according to EN 60721-3-2 |
Number of HW interfaces USB | 0 |
format date | 8 biti, configurabil impar, par sau fara paritate |
marcaj | CE |
Supporting protocol for ASI | fals |
Supporting protocol for PROFIBUS | adevarat |
Base load current at low overload | 106.0 A |
Supporting protocol for PROFINET CBA | adevarat |
putere motor kW | 55 kW (serviciu normal) |
putere motor kW | 45 kW (pentru sarcini grele) |
acceleratia maxima sub tensiune de vibratie (in timpul functionarii) | 10 m/s? la 13...200 Hz |
Number of HW interfaces serial RS485 | 1 |
precizie | +/- 0.6 % AI1, AI2, AI3 pentru o variatie a temperaturii 60 oC intrare analogicC |
precizie | +/- 1 % AO1, AO2 pentru o variatie a temperaturii 60 oC iesire analogicC |
acceleratia maxima sub sarcina vibratorie (in timpul depozitarii) | 10 m/s? la 13...200 Hz |
tipul conectorului | RJ45 (on the remote graphic terminal) pentru Ethernet/Modbus TCP |
tipul conectorului | RJ45 (on the remote graphic terminal) pentru serial Modbus |
Number of HW interfaces serial RS232 | 0 |
[Us] tensiune de alimentare nominala | 380...480 V |
compatibilitate intrare | DI1...DI6 intrare directC nivel 1 PLC conformitate cu EN/IEC 61131-2 |
compatibilitate intrare | DI5, DI6 intrare directC nivel 1 PLC conformitate cu IEC 65A-68 |
compatibilitate intrare | STOA, STOB intrare directC nivel 1 PLC conformitate cu EN/IEC 61131-2 |
Supporting protocol for Data-Highway | fals |
crestere temporara admisibila a curentului | 1.1 x In in timpul 60 s (serviciu normal) |
crestere temporara admisibila a curentului | 1.5 x In in timpul 60 s (pentru sarcini grele) |
Curent maxim de intrare | 97.2 A |
functionalitate | full |
tip demaror motor | variable speed drive |
Supporting protocol for PROFINET IO | adevarat |
curent tranzitoriu maxim | 116.6 A in timpul 60 s (serviciu normal) |
curent tranzitoriu maxim | 132 A in timpul 60 s (pentru sarcini grele) |
[Us] tensiune nominala de alimentare | 380...480 V - 15...10 % |
nivel de zgomot | 62.4 dB |
mod de montare | wall mount |
grad de poluare | 2 conformitate cu EN/IEC 61800-5-1 |
Operating element present | adevarat |
Permitted relative humidity (during transport) | class 2K5 according to EN 60721-3 |
numarul iesirii analogice | 2 |
interfata fizica | Ethernet |
interfata fizica | RS 485 cu 2 fire |
grad de protectie NEMA | NEMA 1 |
temperatura de depozitare | -40-70 oC |
logica de intrare discreta | 16 preset speeds |
curentul minim de comutare | relay output R1, R2, R3 5 mA la 24 V c.c. |
timp de reimprospatare | relay output (R1, R2, R3)5 ms (+/- 0.5 ms) |
Supporting protocol for DeviceNet | fals |
tip de racire | convectie fortata |
montare carcasa | montaj pe perete |
Supporting protocol for EtherNet/IP | adevarat |
curent la iesire continuu | 106 A la 2,5 kHz pentru serviciu normal |
curent la iesire continuu | 88 A la 2,5 kHz pentru pentru sarcini grele |
Number of inputs, potential-free | 0 |
umiditate relativa | 5-95 % fCrC condensare conformitate cu IEC 60068-2-3 |
Number of inputs, bidirectional, not potential-free | 0 |
izolatie | Intre alimentare si bornele de control |
cu functia de siguranta Safe programmable logic | fals |
Brake chopper integrated | fals |
tensiune de iesire | <= tensiunea de alimentare |
pozitie de operare | vertical +/- 10 grade |
frecventa de comutare nominala | 2,5 kHz |
Cantitate pe set | 1 |
THDI maxim | <48 % from 80...100 % of load conformitate cu IEC 61000-3-12 |
Putere disipata curent static independent | 32.0 W |
Supporting protocol for SUCONET | fals |
Capacity of DC link | 5600.0 ?F |
franare sau imobil | cu injectie c.c. |
acceleratia maxima sub sarcina de soc (in timpul depozitarii) | 150 m/s? la 11 ms |
tip de intrare discreta | DI7, DI8 programmable as pulse input 0-30 kHz, 24 V c.c. (<= 30 V) |
tip de protectie | protectie termica motor |
tip de protectie | safe torque off motor |
tip de protectie | Intrerupere fazC motor motor |
tip de protectie | protectie termica variator |
tip de protectie | safe torque off variator |
tip de protectie | supraincalzire variator |
tip de protectie | supracurent Intre fazele de iesire si pCmfnt variator |
tip de protectie | overload of output voltage variator |
tip de protectie | protectie la scurtcircuit variator |
tip de protectie | Intrerupere fazC motor variator |
tip de protectie | supratensiuni pe magistrala de c.c. variator |
tip de protectie | supratensiune In linia de alimentare variator |
tip de protectie | scCderea tensiunii de alimentare variator |
tip de protectie | pierdere de fazC In alimentarea liniei de alimentare variator |
tip de protectie | overspeed variator |
tip de protectie | defectarea circuitului de comandC variator |
Number of HW interfaces serial TTY | 0 |
alimentare | external supply for digital inputs 24 V c.c. (19-30 V), <1.25 mA, tip de protectie: protectie la suprasarcina si scurtcircuit |
alimentare | sursC internC pentru potentiometrul de referintC (1 la 10 kOhm) 10.5 V c.c. +/- 5 %, <10 mA, tip de protectie: protectie la suprasarcina si scurtcircuit |
alimentare | internal supply for digital inputs and STO 24 V c.c. (21-27 V), <200 mA, tip de protectie: protectie la suprasarcina si scurtcircuit |
Number of HW interfaces other | 0 |
cu functia de siguranta Safely Limited Speed (SLS) | fals |
nume scurt al dispozitivului | ATV630 |
Ambient air transport temperature | -40-70 oC |
deformarea maxima sub sarcina vibratorie (in timpul depozitarii) | 1.5 mm la 2...13 Hz |
profil de control al motorului sincron | permanent magnet motor |
profil de control al motorului sincron | synchronous reluctance motor |
ÎNTREBĂRI
Distribuie produsul:
Vezi produse similare din categorie
Alți clienți au vizualizat și
0.00 (0 Review-uri)
