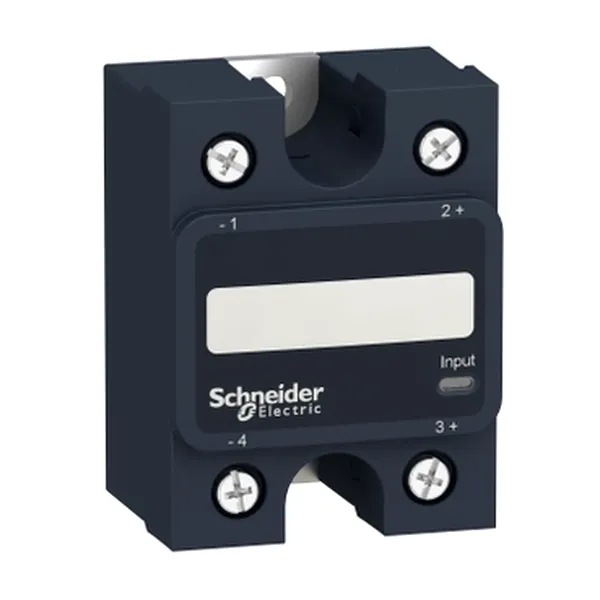

Zelio, releu static, panou, intrare 90-280Vca/iesire48-660Vca, 90A
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/SSP1A490M7T-33710.jpg "Zelio, releu static, panou, intrare 90-280Vca/iesire48-660Vca, 90A")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: SSP1A490M7T
SHARE
SPECIFICATII
| Certificari produs | EAC |
| Certificari produs | CSA |
| Certificari produs | UL |
| Certificari produs | UE |
| fiabilitate securitate date | B10d = 1731395 |
| fiabilitate securitate date | MTTFd = 1875.9 years |
| cos phi | 0.5-0.5 (cu sarcina maxima) |
| conexiuni - borne | conectori cu surub |
| tensiune circuit de comanda | 90...280 V c.a. |
| temperatura ambientala de functionare | -40-80 oC |
| tensiune de iesire | 48...660 V c.a. |
| gama de produse | Harmony Solid State Relays |
| putere motor hp | 1.5 CP 120 V AC |
| putere motor hp | 3 CP 240 V AC |
| putere motor hp | 7.5 CP 480 V AC |
| cuplu de strangere | 1.5...1.7 N.m pentru interior |
| cuplu de strangere | 2...2.2 N.m pentru iesire |
| rezistenta de izolatie | 1000 M? la 500 V c.c. |
| Standarde | EN/IEC 62314 |
| Standarde | UL 60947-1 |
| Standarde | CSA C22.2 No 14-13 |
| Standarde | EN/IEC 60950-1 |
| rezistenta termica | 0.27 oC/W junction to case |
| grad de poluare | 2 |
| I?t maxim pentru ardere fuzibil | 5976 A?.s pentru 8.33 ms la 60 Hz jumatate de ciclu |
| I?t maxim pentru ardere fuzibil | 6560 A?.s pentru 10 ms la 50 Hz jumatate de ciclu |
| cadere de tensiune maxima | <1.15 V starea on |
| conexiuni - borne | borne cu surub 0.2...3.3 mm?, (AWG 24...AWG 12) cu pini pentru interior |
| conexiuni - borne | borne cu surub 0.5...5.26 mm?, (AWG 20...AWG 10) cu pini pentru iesire |
| conexiuni - borne | borne cu surub 0.2...3.3 mm?, (AWG 24...AWG 12) fara terminale de cablu pentru interior |
| conexiuni - borne | borne cu surub 0.5...8.26 mm?, (AWG 20...AWG 8) fara terminale de cablu pentru iesire |
| conexiuni - borne | conector furca 9.2 x 4 mm pentru interior |
| conexiuni - borne | papuci 9.2 x 4 mm pentru interior |
| conexiuni - borne | conector furca 11.7 x 4.5 mm pentru iesire |
| conexiuni - borne | papuci 11.7 x 4.5 mm pentru iesire |
| rigiditate dielectrica | 4 kV c.a. pentru intrare/iesire |
| rigiditate dielectrica | 4 kV c.a. pentru intrare sau ie?ire In carcasa |
| output switching mode | comutare la trecere prin zero |
| tip produs sau componenta | solid state relay up to 125 A |
| marcaj | UL |
| marcaj | CSA |
| marcaj | EAC |
| marcaj | CE |
| timp de raspuns | 30 ms (oprit) |
| timp de raspuns | 25 ms (pornit) |
| curent de suprasarcina | 1200 A pentru 16.6 ms |
| curent de sarcina | 0.15-90 A |
| numar de fazein retea | 1 faza |
| semnalizare locala | LED, verde pentru interior |
| greutate neta | 89.2 g |
| [Uimp] tensiune de tinere la impuls | 6 kV output to case |
| [Uimp] tensiune de tinere la impuls | 6 kV input to output |
| tensiunea minima de comutare | 90 V c.a. pornit |
| curent de fuga maxim | 1 mA starea off |
| grad de protectie IP | IP20 |
| Thermal impedance | 0.48 oC-in?/W at 25 psi |
| prezentare dispozitiv | produs complet |
| tensiune maxima absoluta | 1200 V |
| temperatura de depozitare | -40-125 oC |
| dV/dt | 500 V/?s starea off la tensiune maxima |
| tensiunea maxima de comutatie | 10 V c.a. oprit |
| iesire statica | comutare la trecere prin zero |
| iesire statica | ie?ire SCR |
| capacitan?a neechilibrata | 8 pF pentru intrare/iesire |
| echipament furnizat | thermal pad |
| [In] curent nominal | 90 A |
| limite curent de intrare | 5-10 mA |
| categorie de supratensiune | III |
| [Uc] tensiune circuit comanda | 90...280 V |
| nume scurt al dispozitivului | SSP1 |
| tip dispozitiv de protectie | tip 1 - 63 A miniature circuit breaker (MCB) - curba B |
| tip dispozitiv de protectie | tip 2 - 50 A miniature circuit breaker (MCB) - curba B |
