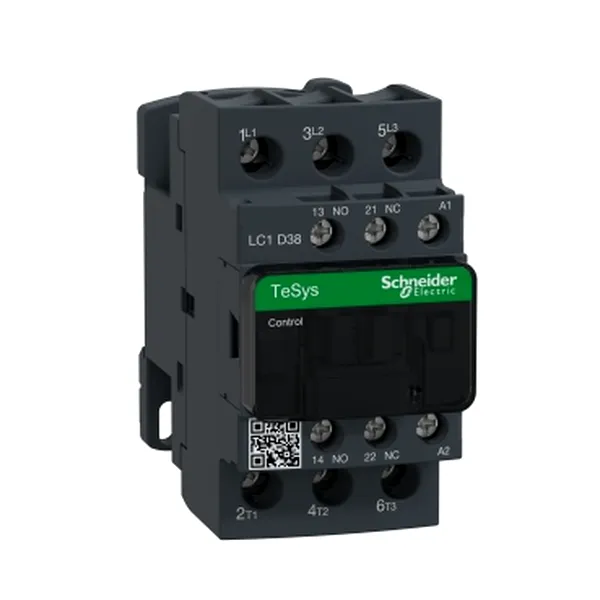

TeSys D contactor 3P 38A AC-3440V - aux 1NO+1NC - 24V 50Hz
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/LC1D38B5-19099.jpg "TeSys D contactor 3P 38A AC-3440V - aux 1NO+1NC - 24V 50Hz")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: STOC LIMITAT
COD PRODUS: LC1D38B5
SHARE
28680 Lei
SPECIFICATII
| Certificari produs | UL |
| Certificari produs | CSA |
| Certificari produs | CCC |
| Certificari produs | EAC |
| Certificari produs | KC |
| Certificari produs | LROS (Lloyds register of shipping) |
| Certificari produs | DNV-GL |
| Certificari produs | RINA |
| Certificari produs | BV |
| timpul de nesuprapunere | 1.5 ms la Intreruperea alimentCrii Intre contactele NO si NC |
| timpul de nesuprapunere | 1.5 ms la energizare Intre contactele NO si NC |
| curentul minim de comutare | 5 mA pentru circuit de semnalizare |
| [Uc] tensiune circuit de comanda | 24 V c.a. 50 Hz |
| [Ue] tensiune nominala de functionare | circuit de alimentare <= 690 V c.a. 50 Hz |
| [Ue] tensiune nominala de functionare | circuit de alimentare <= 300 V c.c. |
| inaltime | 85 mm |
| puterea disipata pe pol | 5 W AC-1 |
| puterea disipata pe pol | 3 W AC-3 |
| puterea disipata pe pol | 3 W AC-3e |
| impedanta medie | 2 mOhm - Ith 50 A 50 Hz pentru circuit de alimentare |
| compozitie contact auxiliar | 1 NO + 1 NC |
| gama de produse | TeSys Deca |
| [Ith] curent termic conventional in aer liber | 10 A la <60 oC pentru circuit de semnalizare |
| [Ith] curent termic conventional in aer liber | 50 A la <60 oC pentru circuit de alimentare |
| limite de tensiune circuit de comanda | 0.3...0.6 Uc -40-70 oC eliminare c.a. 50 Hz |
| limite de tensiune circuit de comanda | 0,8...1,1 Uc -40-60 oC operational c.a. 50 Hz |
| limite de tensiune circuit de comanda | 1...1.1 Uc 60-70 oC operational c.a. 50 Hz |
| suport de montare | sina |
| suport de montare | placa |
| compatibilitatea contactelor | M2 |
| tipul circuitului de comanda | c.a. la 50 Hz |
| standarde | EN/IEC 60947-4-1 |
| standarde | SR EN 60947-5-1 |
| standarde | UL 60947-4-1 |
| standarde | CSA C22.2 No 60947-4-1 |
| standarde | IEC 60335-1 |
| nivel de incredere al securitatii | B10d = 1369863 cic contactor cu sarcinC nominalC conformitate cu EN/ISO 13849-1 |
| nivel de incredere al securitatii | B10d = 20000000 cic contactor cu sarcinC mecanicC conformitate cu EN/ISO 13849-1 |
| Incercare climaticC | conformitate cu IACS E10 exposure to damp heat |
| Incercare climaticC | conformitate cu IEC 60947-1 Annex Q category D exposure to damp heat |
| grad de poluare | 3 |
| aplicatie contactor | comanda motor |
| aplicatie contactor | sarcina rezistiva |
| rezistenta de izolatie | > 10 M? pentru circuit de semnalizare |
| capacitate de rupere nominala | 550 A la 440 V pentru circuit de alimentare conformitate cu SR EN 60947 |
| tip produs sau componenta | contactor |
| Irms capacitatea nominala la inchidere | 140 A c.a. pentru circuit de semnalizare conformitate cu SR EN 60947-5-1 |
| Irms capacitatea nominala la inchidere | 250 A c.c. pentru circuit de semnalizare conformitate cu SR EN 60947-5-1 |
| Irms capacitatea nominala la inchidere | 550 A la 440 V pentru circuit de alimentare conformitate cu SR EN 60947 |
| calibrul fuzibilului asociat | 10 A gG pentru circuit de semnalizare conformitate cu SR EN 60947-5-1 |
| calibrul fuzibilului asociat | 63 A gG la <= 690 V coordonare tip 1 pentru circuit de alimentare |
| calibrul fuzibilului asociat | 63 A gG la <= 690 V coordonare tip 2 pentru circuit de alimentare |
| greutate neta | 0.38 kg |
| [Uimp] tensiune de tinere la impuls | 6 kV conformitate cu SR EN 60947 |
| consum de energie conectare in VA | 70-70 VA 50 Hz 0.75 20 oC) |
| gama | TeSys |
| gama | TeSys Deca |
| compozitie contact pol | 3 NO |
| conexiuni - borne | circuit de comanda borne cu surub 2 1-2.5 mm? - rigiditate cablu: flexibil cu pini |
| conexiuni - borne | circuit de comanda borne cu surub 1 1-4 mm? - rigiditate cablu: flexibil fara terminale de cablu |
| conexiuni - borne | circuit de comanda borne cu surub 2 1-4 mm? - rigiditate cablu: flexibil fara terminale de cablu |
| conexiuni - borne | circuit de comanda borne cu surub 1 1-4 mm? - rigiditate cablu: flexibil cu pini |
| conexiuni - borne | circuit de comanda borne cu surub 1 1-4 mm? - rigiditate cablu: solid fara terminale de cablu |
| conexiuni - borne | circuit de comanda borne cu surub 2 1-4 mm? - rigiditate cablu: solid fara terminale de cablu |
| conexiuni - borne | circuit de alimentare borne cu surub 1 2.5-10 mm? - rigiditate cablu: flexibil fara terminale de cablu |
| conexiuni - borne | circuit de alimentare borne cu surub 2 2.5-10 mm? - rigiditate cablu: flexibil fara terminale de cablu |
| conexiuni - borne | circuit de alimentare borne cu surub 1 1-10 mm? - rigiditate cablu: flexibil cu pini |
| conexiuni - borne | circuit de alimentare borne cu surub 2 1.5-6 mm? - rigiditate cablu: flexibil cu pini |
| conexiuni - borne | circuit de alimentare borne cu surub 1 1.5-10 mm? - rigiditate cablu: solid fara terminale de cablu |
| conexiuni - borne | circuit de alimentare borne cu surub 2 2.5-10 mm? - rigiditate cablu: solid fara terminale de cablu |
| tehnologie bobine | fCrC modul de deparazitare inclus |
| categorie de utilizare | AC-4 |
| categorie de utilizare | AC-1 |
| categorie de utilizare | AC-3 |
| categorie de utilizare | AC-3e |
| [Ie] curent nominal de utilizare | 38 A 60 oC) la <= 440 V AC-3 pentru circuit de alimentare |
| [Ie] curent nominal de utilizare | 50 A 60 oC) la <= 440 V AC-1 pentru circuit de alimentare |
| [Ie] curent nominal de utilizare | 38 A 60 oC) la <= 440 V AC-3e pentru circuit de alimentare |
| timp de functionare | 4...19 ms deschidere |
| timp de functionare | 12...22 ms Inchidere |
| Intarziere flacara | V1 conformitate cu UL 94 |
| tensiunea minima de comutare | 17 V pentru circuit de semnalizare |
| viteza maxima de functionare | 3600 cic/h la <60 oC |
| afisare frecventa circuit | 25...400 Hz |
| cuplu de strangere | circuit de alimentare 2.5 N.m - pornit borne cu surub - cu surubelnita plat ? 6 mm |
| cuplu de strangere | circuit de alimentare 2.5 N.m - pornit borne cu surub - cu surubelnita Philips Nr. 2 |
| cuplu de strangere | circuit de comanda 1.7 N.m - pornit borne cu surub - cu surubelnita plat ? 6 mm |
| cuplu de strangere | circuit de comanda 1.7 N.m - pornit borne cu surub - cu surubelnita Philips Nr. 2 |
| cuplu de strangere | circuit de comanda 1.7 N.m - pornit borne cu surub - cu surubelnita pozidriv No 2 |
| cuplu de strangere | circuit de alimentare 2.5 N.m - pornit borne cu surub - cu surubelnita pozidriv No 2 |
| tratament protector | TH conformitate cu IEC 60068-2-30 |
| durabilitate electrica | 1.4 Mcycles 50 A AC-1 la Ue <= 440 V |
| durabilitate electrica | 1.4 Mcycles 38 A AC-3 la Ue <= 440 V |
| durabilitate electrica | 1.4 Mcycles 38 A AC-3e la Ue <= 440 V |
| durabilitate mecanica | 15 Mcycles |
| tip contacte auxiliare | tip cuplare mecanicC 1 NO + 1 NC conformitate cu SR EN 60947-5-1 |
| tip contacte auxiliare | tip contact In oglindC 1 NC conformitate cu IEC 60947-4-1 |
| descriere poli | 3P |
| Cod compatibilitate | LC1D |
| grad de protectie IP | IP20 parte frontala conformitate cu SR EN 60529 |
| rezistenta mecanica | vibratii contactor deschis (2 Gn, 5...300 Hz) |
| rezistenta mecanica | vibratii contactor Inchis (4 Gn, 5...300 Hz) |
| rezistenta mecanica | socuri contactor Inchis (15 Gn pentru 11 ms) |
| rezistenta mecanica | socuri contactor deschis (8 Gn for 11 ms) |
| altitudinea de functionare | 0...3000 m |
| consum de energie mentinere in VA | 7-7 VA 50 Hz 0.3 20 oC) |
| rezistenta la foc | 850 oC conformitate cu IEC 60695-2-1 |
| latime | 45 mm |
| categorie de supratensiune | III |
| adancime | 92 mm |
| putere motor kW | 9 kW la 220...230 V c.a. 50 Hz (AC-3) |
| putere motor kW | 18.5 kW la 380...400 V c.a. 50 Hz (AC-3) |
| putere motor kW | 18.5 kW la 415...440 V c.a. 50 Hz (AC-3) |
| putere motor kW | 18.5 kW la 500 V c.a. 50 Hz (AC-3) |
| putere motor kW | 18.5 kW la 660...690 V c.a. 50 Hz (AC-3) |
| putere motor kW | 7.5 kW la 400 V c.a. 50 Hz (AC-4) |
| putere motor kW | 9 kW la 220...230 V c.a. 50 Hz (AC-3e) |
| putere motor kW | 18.5 kW la 380...400 V c.a. 50 Hz (AC-3e) |
| putere motor kW | 18.5 kW la 415...440 V c.a. 50 Hz (AC-3e) |
| putere motor kW | 18.5 kW la 500 V c.a. 50 Hz (AC-3e) |
| putere motor kW | 18.5 kW la 660...690 V c.a. 50 Hz (AC-3e) |
| [Ui] tensiune nominala de izolatie | circuit de alimentare 690 V conformitate cu IEC 60947-4-1 |
| [Ui] tensiune nominala de izolatie | circuit de alimentare 600 V CSA certificat |
| [Ui] tensiune nominala de izolatie | circuit de alimentare 600 V UL certificat |
| [Ui] tensiune nominala de izolatie | circuit de semnalizare 690 V conformitate cu IEC 60947-1 |
| [Ui] tensiune nominala de izolatie | circuit de semnalizare 600 V CSA certificat |
| [Ui] tensiune nominala de izolatie | circuit de semnalizare 600 V UL certificat |
| nume scurt al dispozitivului | LC1D |
| temperatura permisa a aerului in jurul aparatului | -40-60 oC |
| temperatura permisa a aerului in jurul aparatului | 60-70 oC cu declasare |
| [Icw] curent nominal de scurtcircuit admisibil | 60 A la <40 oC - 10 min pentru circuit de alimentare |
| [Icw] curent nominal de scurtcircuit admisibil | 150 A la <40 oC - 1 min pentru circuit de alimentare |
| [Icw] curent nominal de scurtcircuit admisibil | 310 A la <40 oC - 10 s pentru circuit de alimentare |
| [Icw] curent nominal de scurtcircuit admisibil | 430 A la <40 oC - 1 s pentru circuit de alimentare |
| [Icw] curent nominal de scurtcircuit admisibil | 100 A - 1 s pentru circuit de semnalizare |
| [Icw] curent nominal de scurtcircuit admisibil | 120 A - 500 ms pentru circuit de semnalizare |
| [Icw] curent nominal de scurtcircuit admisibil | 140 A - 100 ms pentru circuit de semnalizare |
| disipare de caldura | 2-3 W la 50 Hz |
| capac de protectie | cu |
