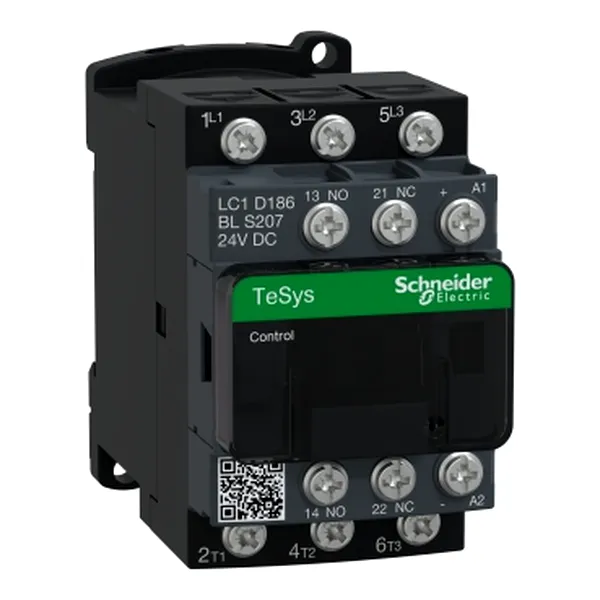

TeSys Deca contactor S207,3P(3NO),AC-3/AC-3e 18A <=440V,coil 24V DC low
:contrast(5):quality(80)/https://www.elematis.ro/uploads/products2/LC1D186BLS207-45417.jpg "TeSys Deca contactor S207,3P(3NO),AC-3/AC-3e 18A <=440V,coil 24V DC low")
BRAND: Schneider Electric
MOD DE LIVRARE: CURIER
DISPONIBILITATE: LA COMANDA
COD PRODUS: LC1D186BLS207
SHARE
SPECIFICATII
| Certificari produs | IEC |
| Certificari produs | CCC |
| Certificari produs | EAC |
| Certificari produs | UA |
| Certificari produs | TR |
| Certificari produs | UKCA |
| timpul de nesuprapunere | 1.5 ms la Intreruperea alimentarii Intre contactele NO si NC |
| timpul de nesuprapunere | 1.5 ms la energizare Intre contactele NO si NC |
| curentul minim de comutare | 5 mA pentru circuit de semnalizare |
| [Uc] tensiune circuit de comanda | 24 V c.c. |
| temperatura ambientala de utilizare | -40-70 oC |
| [Ue] tensiune nominala de functionare | circuit de alimentare <= 690 V c.a. 25...400 Hz |
| inaltime | 77 mm |
| puterea disipata pe pol | 2.5 W AC-1 |
| puterea disipata pe pol | 0.8 W AC-3 |
| puterea disipata pe pol | 0.8 W AC-3e |
| impedanta medie | 2.5 mOhm - Ith 32 A 50 Hz pentru circuit de alimentare |
| compozitie contact auxiliar | 1 NO + 1 NC |
| gama de produse | TeSys Deca |
| [Ith] curent termic conventional in aer liber | 10 A la <60 oC pentru circuit de semnalizare |
| [Ith] curent termic conventional in aer liber | 32 A la <60 oC pentru circuit de alimentare |
| limite de tensiune circuit de comanda | 0.1...0.25 Uc -40-70 oC eliminare c.c. |
| limite de tensiune circuit de comanda | 0.7...1.25 Uc -40-70 oC operational c.c. |
| suport de montare | placa |
| suport de montare | sina |
| compatibilitatea contactelor | M5 |
| tipul circuitului de comanda | c.c. consum scazut |
| standarde | EN/IEC 60947-4-1 |
| standarde | SR EN 60947-5-1 |
| standarde | EN 45545 R22 HL3 |
| standarde | EN 45545 R26 HL3 |
| standarde | DIN 5510-2 |
| nivel de incredere al securitatii | B10d = 1369863 cic contactor cu sarcina nominala conformitate cu EN/ISO 13849-1 |
| nivel de incredere al securitatii | B10d = 20000000 cic contactor cu sarcina mecanica conformitate cu EN/ISO 13849-1 |
| Incercare climatica | conformitate cu IACS E10 |
| Incercare climatica | conformitate cu IEC 60947-1 Annex Q category D |
| grad de poluare | 3 |
| aplicatie contactor | comanda motor |
| aplicatie contactor | sarcina rezistiva |
| consum de energie mentinere in W | 4-4 W la 20 oC |
| rezistenta de izolatie | > 10 M? pentru circuit de semnalizare |
| capacitate de rupere nominala | 300 A la 440 V pentru circuit de alimentare conformitate cu SR EN 60947 |
| tip produs sau componenta | contactor |
| Irms capacitatea nominala la inchidere | 140 A c.a. pentru circuit de semnalizare conformitate cu SR EN 60947-5-1 |
| Irms capacitatea nominala la inchidere | 250 A c.c. pentru circuit de semnalizare conformitate cu SR EN 60947-5-1 |
| Irms capacitatea nominala la inchidere | 300 A la 440 V pentru circuit de alimentare conformitate cu SR EN 60947 |
| nume produs | TeSys Deca |
| calibrul fuzibilului asociat | 10 A gG pentru circuit de semnalizare conformitate cu SR EN 60947-5-1 |
| calibrul fuzibilului asociat | 50 A gG la <= 690 V coordonare tip 1 pentru circuit de alimentare |
| calibrul fuzibilului asociat | 35 A gG la <= 690 V coordonare tip 2 pentru circuit de alimentare |
| greutate neta | 0.33 kg |
| [Uimp] tensiune de tinere la impuls | 6 kV conformitate cu SR EN 60947 |
| gama | TeSys |
| gama | TeSys Deca |
| compozitie contact pol | 3 NO |
| conexiuni - borne | circuit de comanda terminale cu papuci - diametru extern: 8 mm |
| conexiuni - borne | circuit de alimentare terminale cu papuci - diametru extern: 9.5 mm |
| tehnologie bobine | cu dispozitiv de suprimare integral |
| constanta de timp | 37 ms |
| categorie de utilizare | AC-1 |
| categorie de utilizare | AC-3 |
| categorie de utilizare | AC-3e |
| [Ie] curent nominal de utilizare | 18 A 60 oC) la <= 440 V c.a. AC-3 pentru circuit de alimentare |
| [Ie] curent nominal de utilizare | 32 A 60 oC) la <= 440 V c.a. AC-1 pentru circuit de alimentare |
| [Ie] curent nominal de utilizare | 18 A 60 oC) la <= 440 V c.a. AC-3e pentru circuit de alimentare |
| timp de functionare | 55...75 ms Inchidere |
| timp de functionare | 16...32 ms deschidere |
| Intarziere flacara | V0 conformitate cu UL 94 |
| tensiunea minima de comutare | 17 V pentru circuit de semnalizare |
| viteza maxima de functionare | 3600 cic/h la <60 oC |
| temperatura de depozitare | -60-80 oC |
| afisare frecventa circuit | 25...400 Hz |
| cuplu de strangere | circuit de comanda 1.7 N.m - pornit terminale cu papuci - cu surubelnita plat ? 6 mm M3.5 |
| cuplu de strangere | circuit de comanda 1.7 N.m - pornit terminale cu papuci - cu surubelnita Philips Nr. 2 M3.5 |
| cuplu de strangere | circuit de alimentare 1.7 N.m - pornit terminale cu papuci - cu surubelnita Philips Nr. 2 M3.5 |
| cuplu de strangere | circuit de alimentare 1.7 N.m - pornit terminale cu papuci - cu surubelnita plat ? 6 mm M3.5 |
| cuplu de strangere | circuit de alimentare 1.7 N.m - pornit borne cu surub - cu surubelnita pozidriv No 2 M3.5 |
| cuplu de strangere | circuit de comanda 1.7 N.m - pornit borne cu surub - cu surubelnita pozidriv No 2 M3.5 |
| durabilitate electrica | 1.65 Mcycles 18 A AC-3 la Ue <= 440 V |
| durabilitate electrica | 1 Mcycles 32 A AC-1 la Ue <= 440 V |
| durabilitate electrica | 1.65 Mcycles 18 A AC-3e la Ue <= 440 V |
| durabilitate mecanica | 30 Mcycles |
| consum de energie conectare in W | 4-4 W 20 oC) |
| tip contacte auxiliare | tip cuplare mecanica 1 NO + 1 NC conformitate cu SR EN 60947-5-1 |
| tip contacte auxiliare | tip contact In oglinda 1 NC conformitate cu IEC 60947-4-1 |
| descriere poli | 3P |
| Cod compatibilitate | LC1D |
| grad de protectie IP | IP20 parte frontala conformitate cu SR EN 60529 |
| rezistenta mecanica | vibratii contactor deschis (2 Gn, 5...300 Hz) |
| rezistenta mecanica | vibratii contactor Inchis (4 Gn, 5...300 Hz) |
| rezistenta mecanica | socuri contactor deschis (10 Gn pentru 11 ms) |
| rezistenta mecanica | socuri contactor Inchis (15 Gn pentru 11 ms) |
| altitudinea de functionare | 0...3000 m |
| rezistenta la foc | 850 oC conformitate cu IEC 60695-2-1 |
| latime | 45 mm |
| categorie de supratensiune | III |
| adancime | 95 mm |
| putere motor kW | 4 kW la 220/230 V c.a. 50 Hz (AC-3) |
| putere motor kW | 7.5 kW la 380/400 V c.a. 50 Hz (AC-3) |
| putere motor kW | 9 kW la 415 V c.a. 50 Hz (AC-3) |
| putere motor kW | 9 kW la 440 V c.a. 50 Hz (AC-3) |
| putere motor kW | 10 kW la 500 V c.a. 50 Hz (AC-3) |
| putere motor kW | 10 kW la 660/690 V c.a. 50 Hz (AC-3) |
| putere motor kW | 4 kW la 220/230 V c.a. 50 Hz (AC-3e) |
| putere motor kW | 7.5 kW la 380/400 V c.a. 50 Hz (AC-3e) |
| putere motor kW | 9 kW la 415 V c.a. 50 Hz (AC-3e) |
| putere motor kW | 9 kW la 440 V c.a. 50 Hz (AC-3e) |
| putere motor kW | 10 kW la 500 V c.a. 50 Hz (AC-3e) |
| putere motor kW | 10 kW la 660/690 V c.a. 50 Hz (AC-3e) |
| [Ui] tensiune nominala de izolatie | circuit de alimentare 690 V conformitate cu IEC 60947-4-1 |
| [Ui] tensiune nominala de izolatie | circuit de semnalizare 690 V conformitate cu IEC 60947-1 |
| nume scurt al dispozitivului | LC1D |
| [Icw] curent nominal de scurtcircuit admisibil | 100 A - 1 s pentru circuit de semnalizare |
| [Icw] curent nominal de scurtcircuit admisibil | 120 A - 500 ms pentru circuit de semnalizare |
| [Icw] curent nominal de scurtcircuit admisibil | 140 A - 100 ms pentru circuit de semnalizare |
| [Icw] curent nominal de scurtcircuit admisibil | 145 A la <40 oC - 10 s pentru circuit de alimentare |
| [Icw] curent nominal de scurtcircuit admisibil | 240 A la <40 oC - 1 s pentru circuit de alimentare |
| [Icw] curent nominal de scurtcircuit admisibil | 40 A la <40 oC - 10 min pentru circuit de alimentare |
| [Icw] curent nominal de scurtcircuit admisibil | 84 A la <40 oC - 1 min pentru circuit de alimentare |
| capac de protectie | cu |
